BIM與SuperMap GIS數據集成技術

Data Integration Technology of BIM and SuperMap GIS

CAI Wenwen, WANG Shaohua, ZHONG Ershun, FENG Zhenhua, LI Meng, WANG Bo

(1. SuperMap Software Co. Ltd., Beijing 100015, China; 2. Institute of Geographic Sciences and Nature Resources Research, CAS, Beijing 100101, China; 3. University of California, Santa Barbara,California 93106, USA; 4. Beijing Research Center of Geography Information Core Software and Applied Engineering Technology, Beijing 100015, China)

Abstract: In recent years, due to the enlargement and increased complexity of indoor facilities, the demand of indooroutdoor-integration GIS applications, such as indoor navigation and location-based services are increasing. The lack of 3D indoor data becomes the bottleneck of these GIS applications. Building Information Models (BIM) provides a rich 3D geometric information and semantic information about indoor spaces, which can be employed by Geographic Information System (GIS) to support the indoor-outdoor-integration applications. Integration technology of 3D BIM and 3D GIS has become one of the focus research issues. In this paper, we investigated the formal framework for integrating BIM into SuperMap GIS software platform from the point of view of GIS applications. Based on the revised Octree subdivision,instance and LOD scheduling, large-scale BIM were integrated with SuperMap GIS effectively, and achieved highperformance 3D loading and visualization on this platform. Our research will help to further improve the maturity of SuperMap GIS products, and expand the application domains of SuperMap GIS into micro indoor spaces, for supporting the construction of smart cities.

Key words: BIM; SuperMap GIS 8C; integration; 3D visualization

0　引　言

　　GIS應用目前多局限于室外空間，室内空間表達的局限性成爲(wéi / wèi)其從室外走向室内的瓶頸之一(yī / yì ／yí)[1]。現有室内數據基本都是簡單的二維地(dì / de)圖，隻能提供平面的室内布局信息，不能表達建築物内部的複雜環境，不能描述由于建築構件(如門窗、走廊等)的約束造成的室内空間的非連續性[2]，也不能區分三維空間上的重疊特征[3](如各類管道等)。這類數據，無法支撐室内三維導航、設施管理、應急救援等應用。急需建立反映客觀實際的室内三維空間數據模型。

　　室内空間模型可分爲(wéi / wèi)設計模型(Design Models)和(hé / huò)真實世界模型(Real World Models)[4]。建築信息模型(Building Information Models，BIM)屬于前者，它詳細描述了(le／liǎo)幾何、物理、規則等豐富的建築空間和(hé / huò)語義信息[5]，用于單個建築全生命周期的管理。地(dì / de)理空間數據模型屬于後者，它是典型的GIS數據模型，可借助三維GIS技術實現大規模數據的管理、分析與可視化。如果将大量高精度的BIM數據轉換爲(wéi / wèi)室内GIS系統的數據源，并與傾斜攝影數據、地(dì / de)形、三維管線等多源數據融合，可實現宏觀與微觀的相輔相成、室外到室内的一(yī / yì ／yí)體化應用。

　　但BIM是将一(yī / yì ／yí)個建築表達爲(wéi / wèi)一(yī / yì ／yí)個模型，采用局部坐标系和(hé / huò)多種幾何對象表示方法(邊界描述BRep、掃描體Sweeping、構造幾何體CSG等)。地(dì / de)理空間數據模型是在一(yī / yì ／yí)個模型中表達多個建築及其他客觀實體，采用絕對坐标系(如經緯度坐标)，并多采用BRep表達幾何對象[4,6]。數據模型的差異增加了(le／liǎo)BIM數據與GIS系統集成的難度。

　　工業基礎類(Industry Foundation Classes，IFC)和(hé / huò)城市地(dì / de)理标記語言(City Geography MarkupLanguage，CityCML)作爲(wéi / wèi)BIM和(hé / huò)GIS領域通用的數據模型标準，爲(wéi / wèi)兩者數據集成提供了(le／liǎo)基礎[7-8]。國内外關于兩者互操作的研究主要(yào / yāo)集中在基礎數據模型的融合和(hé / huò)現有數據格式的集成兩方面[9]。由于不同領域對空間對象的表達和(hé / huò)理解存在差異，使得數據模型融合缺乏統一(yī / yì ／yí)的标準，也得不到各領域的認同，因此大部分工作還是集中在兩者模型數據格式的集成[5]。如Hijazi等提出一(yī / yì ／yí)種轉換框架，用于實現IFC幾何、語義信息到CityGML的轉換，從而借助GIS技術，實現水電設施的管理與維護[10]。Amirebrahimi等實現了(le／liǎo)一(yī / yì ／yí)種綜合框架，用于集成BIM高密度模型和(hé / huò)GIS可視化能力，評估洪水對建築物造成的損失[11]。湯聖君、趙霞等研究了(le／liǎo)基于幾何過濾和(hé / huò)語義約束的IFC到CityGML的轉化方法，并經過了(le／liǎo)實例驗證了(le／liǎo)方法的有效性[5,12]。

　　本文在前人工作的基礎上，提出了(le／liǎo)一(yī / yì ／yí)個基于語義映射和(hé / huò)多層次細節模型(Level of Details，LOD)的轉換方法，用于實現BIM幾何和(hé / huò)語義信息轉換到SuperMapGIS 8C軟件平台。在此基礎上，本文還采用三級緩存策略以及一(yī / yì ／yí)系列渲染與繪制的技術手段，實現大規模BIM數據在該平台中的高性能可視化，并爲(wéi / wèi)BIM添加空間分析能力，支撐室内外一(yī / yì ／yí)體化的安全應急、設施管理和(hé / huò)位置服務等應用。

1　BIM與GIS集成問題分析

　　1.1 BIM與GIS集成的複雜性

　　BIM專業軟件多樣化，覆蓋建築、結構、基礎設施、方案設計、結構分析類、模型檢查、運營管理等建築工程行業的各個方面。這些軟件在各自的發展曆程中，因應用目的和(hé / huò)專業不同，形成了(le／liǎo)獨有的數據格式，如DWG、DXF、DGN、NWD、RVT、PLN等。這些模型格式采用了(le／liǎo)不同的數據結構和(hé / huò)數據标準。如DXF模型[13]主要(yào / yāo)由圖形對象和(hé / huò)非圖形對象組成，也包含有限的屬性信息，主要(yào / yāo)由6部分(section)組成：HEADER、CLASSSE、TABLES、BLOCK、ENTITIES和(hé / huò)OBJECTS。其中，ENTITIES和(hé / huò)OBJECTS分别包含圖形和(hé / huò)非圖形對象，其餘部分是關于符号表定義、應用類定義、繪圖實體定義等信息。DGN 模型[14]是由基于ISFF标準(Intergraph StandardFile Format)的兩種二進制文件組成，分别爲(wéi / wèi)Designfile和(hé / huò)Cell libraries。其中，Design file包括圖形元素(如線、線弦、橢圓弧、椎體等及其組成的邏輯實體)、非圖形元素以及可能的用戶自定義數據，Celllibraries記錄了(le／liǎo)Design file中位置的元胞定義(包含如經緯度等信息)。可見，不同模型格式雖然都可以完整地(dì / de)表達建築物三維空間信息，但并不開放，相互之間無法集成與共享，可能無法采用相同的方法實現不同格式數據與GIS的集成。

　　對室内GIS而言，高精度三維空間數據的生産、收集耗時耗力，應該可能多的支持不同的BIM數據格式，實現獨立的、不同來源的數據集成與共享。因此我們的做法是首先将不同軟件的數據格式轉換爲(wéi / wèi)IFC标準格式，再與SuperMap GIS集成。IFC作爲(wéi / wèi)BIM領域通用的數據模型标準(ISO 16739)，是對建築物信息描述最全面最詳細的規範，使得不同模型格式之間的數據實現了(le／liǎo)共享和(hé / huò)互操作[7]，也爲(wéi / wèi)BIM與GIS集成奠定了(le／liǎo)基礎。常用的BIM軟件(Revit、Bentley、CATIA、MagiCAD、BIM5D、魯班等)都支持将各自的數據格式轉換爲(wéi / wèi)IFC标準模型。轉換的方式即通過軟件自帶的導出功能或者第三方轉換插件進行。但由此可能帶來的幾何失真和(hé / huò)信息損失，對不同室内GIS應用的影響程度有待在實際應用中加以驗證。

　　爲(wéi / wèi)實現IFC與CityGML之間的數據集成，我們需要(yào / yāo)了(le／liǎo)解兩者在幾何、語義方面的區别和(hé / huò)聯系。在幾何表達上，IFC通常有3種表達方式：邊界描述(BRep)、掃描體(String)和(hé / huò)構造實體幾何(CSG)[4,7]。在邊界描述中，一(yī / yì ／yí)個實體由多個邊界面片的組合來呈現。掃描體可通過将平面對象沿路徑拉伸或繞軸旋轉拉伸而得到。CSG一(yī / yì ／yí)般是由多個基礎幾何體，如立方體、球、圓柱、圓錐等，通過幾何變換、布爾運算以及剖割、局部修改等操作構成的複雜幾何實體。而GIS中的三維幾何主要(yào / yāo)采用邊界描述來表達[4,8]。

　　在語義信息表達上，IFC包含豐富的建築細節描述，有600多個對建築實體的定義和(hé / huò)300多個對建築類型的定義，也包含建築構件之間的語義連接關系，如IfcSite、IFCBuilding、IfcBuildingStorery3個類型間的層次關系被IfcRelAggregates連接表示[5,7]。CityGML的語義信息表達爲(wéi / wèi)了(le／liǎo)客觀實體的特征，如建築物、牆壁、窗戶、房間等，也包括特征之間的屬性、關系和(hé / huò)聚集層次等。CityGML的語義信息相對比較少，通過語義映射，CityGML的大部分語義信息都可以從IFC模型中獲取。

　　在尺度表達上，CityGML采用多尺度建模方式，即5個層次細節(LoDs)描述了(le／liǎo)從城市宏觀場景到建築物内部的不同尺度、不同細節的信息[8]。LOD0本質上是将2.5維的DTM疊加在影像或地(dì / de)圖上的粗糙表達，包含了(le／liǎo)建築物的屋頂平面和(hé / huò)底面平面。LOD1是塊模型，建築物表達爲(wéi / wèi)具備平頂結構的柱形體。LO2爲(wéi / wèi)不同建築加入了(le／liǎo)不同的屋頂結構和(hé / huò)邊界表面。LOD3爲(wéi / wèi)建築提供了(le／liǎo)更加詳細的牆、屋頂結構，甚至門、窗信息。LOD4是對LOD3的進一(yī / yì ／yí)步完善，增加了(le／liǎo)詳細的室内結構，如家具、樓梯等，具有最詳細的幾何、語義信息。IFC隻局限于對建築及其内部構件的描述，不具備多尺度表達的特點，但基于LOD層次細節模型，IFC可以轉換到CityGML的任一(yī / yì ／yí)層次上。

　　1.2 BIM在GIS中進行空間分析與可視化難度大

　　BIM模型數據包含建築工程全生命周期的所有信息，它将規劃、設計、建造、運營等各個階段的數據資料全部整合到同一(yī / yì ／yí)個3D數字模型中，數據量大，僅一(yī / yì ／yí)棟大樓一(yī / yì ／yí)年的數據量在TB級，城市級别的數據量不可想象，給計算機GPU、内存帶來很大壓力。精細的BIM模型還包含許多形狀相同的幾何實體，如圖1中顯示的建築模型，圖元類别6 600多個，含有超百萬級的重複特征，一(yī / yì ／yí)次性渲染壓力大。這對互聯網、移動互聯下的BIM-GIS應用而言，受網絡帶寬、移動設備内存容量的限制，實時分析與可視化難度大。

　　爲(wéi / wèi)實現大規模BIM數據的多分辨率表達，及其管理調度等問題，我們構建了(le／liǎo)從本地(dì / de)緩存、内存、顯存的三級緩存結構，通過模型輕量化、實體化、GPU、LOD等技術，實現大規模BIM數據的高效加載與實時繪制。

2　BIM與SuperMap GIS集成關鍵技術

　　2.1 基于LOD的BIM與SuperMap GIS數據集成

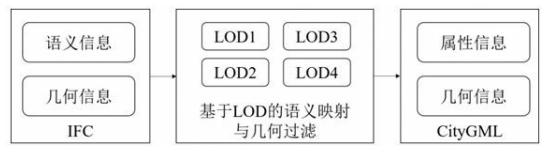

　　CityGML包含幾何模型和(hé / huò)主題模型，主題模型即将幾何模型用于不同的主題，如建築，所有模型都采用LODs進行多尺度表達，不同LOD層級的幾何數據精細程度不同。IFC雖然包含900多種實體類型，但不是所有類型都需要(yào / yāo)轉換到CityGML，可根據不同的GIS應用需求和(hé / huò)不同LOD層級所須的IFC組件類型，進行數據過濾和(hé / huò)信息簡化，也有助于實現模型輕量化，如圖2所示。

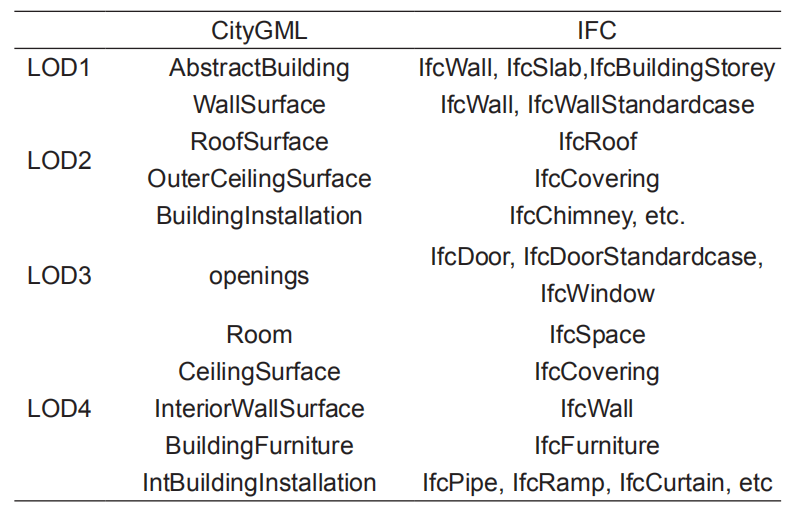

　　在LOD0中，建築被表達爲(wéi / wèi)水平和(hé / huò)三維的表面，隻突顯建築的輪廓，一(yī / yì ／yí)般通過集成其他數據獲得，與IFC無語義對應。LOD1通過AbstractBuilding将建築表達爲(wéi / wèi)具有爲(wéi / wèi)外殼的實體三維模型，可由IFC的牆面IfcWall、天花闆IfcSlab、樓層IfcBuildingStorey獲得建築外輪廓與高度等信息，并與AbstractBuilding映射。LOD2通過BoundarySurface，包括WallSurface、RoofSurface、OuterCeilingSurface描述了(le／liǎo)建築的牆體、屋頂等更加詳細的外輪廓信息，IFC的牆IfcWall、屋頂IfcRoof、遮蓋物IfcCovering等可與之映射。LOD3通過BuildingInstallation表達了(le／liǎo)強烈影響建築外觀的元素，如陽台、煙囪等，通過BoundarySurface的openings增加了(le／liǎo)連接建築内外部的門、窗等信息，可通過IFC的門IfcDoor、窗IfcWindow等獲取并與之映射。LOD4在LOD3的基礎上，增加了(le／liǎo)建築内部細節，如通過IntBuildingInstallation描述建築内部無法移動的對象(如管道等)，用BuildingFurniture表達建築内部可移動的對象(如家具等)，與IFC的IfcFurnishingElement等映射，通過BoundarySurface的CeilingSurface、InteriorWallSurface、FloorSurface表達了(le／liǎo)天花闆、内牆和(hé / huò)地(dì / de)闆等信息，見表1。

　　根據語義信息，篩選IFC需要(yào / yāo)輸出的構件類别，并存儲到标準的GIS數據庫。在這一(yī / yì ／yí)過程中，可爲(wéi / wèi)輸出的幾何信息添加精确的地(dì / de)理空間位置信息。該位置信息是根據模型本身包含的局部坐标系轉換到絕對坐标系而得到。模型信息的輸出可借助我們開發的插件實現，同時爲(wéi / wèi)每個構件輸出唯一(yī / yì ／yí)的ID标識，作爲(wéi / wèi)關鍵字将幾何信息與其屬性信息相關聯。通過IFC與CityGML的數據集成，可實現從室外城市級空間，到層次細節模型，到室内空間的多尺度表達，如圖3所示。

　　2.2 基于三級緩存的BIM高性能可視化

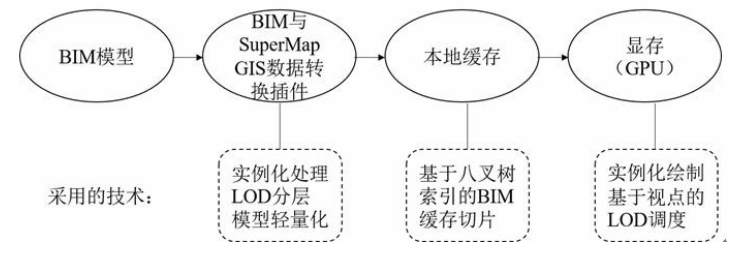

　　我們采用一(yī / yì ／yí)系列的技術手段，實現大體量BIM數據在GIS中的高效加載與可視化，具體流程如圖4所示。

　　第一(yī / yì ／yí)，BIM本地(dì / de)緩存。通過BIM與SuperMap GIS數據轉換插件根據2.1節的原理對模型進行實例化處理和(hé / huò)LOD分層處理之後，再根據數據的投影坐标範圍将其進行八叉樹剖分，八叉樹是以空間内的一(yī / yì ／yí)個點爲(wéi / wèi)基準将空間劃分爲(wéi / wèi)8個區域而形成8個子樹，适用于高度上值較大但平面範圍較小的三維空間物體，如BIM建築模型。對剖分的每一(yī / yì ／yí)個區域内的數據按照一(yī / yì ／yí)定的瓦片邊長，存儲爲(wéi / wèi)不同分辨率(如2 048×2 048，1 024×1 024，512×512，256×256，128×128，64×64)的三維切片緩存文件。緩存有助于提升大體量數據的浏覽性能與顯示效果。

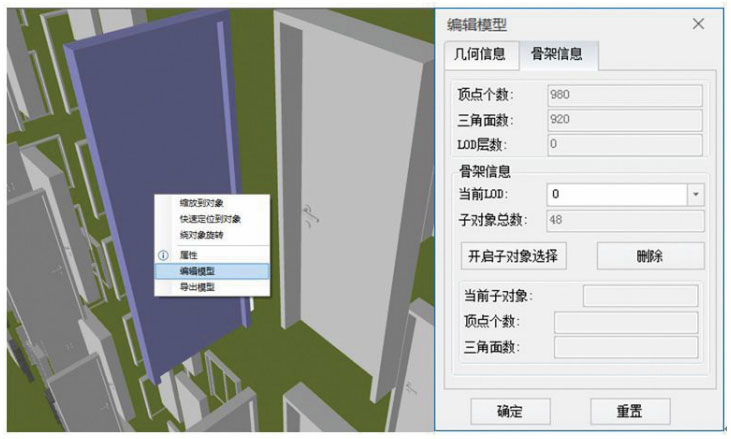

　　第二，模型輕量化技術。模型輕量化是根據BIM模型的語義信息，對模型的某些骨架進行删除或者簡化，達到通過減少數據量提高渲染效率的目的。如圖1中單獨的一(yī / yì ／yí)個門對象，含有頂點個數980個，三角面片920，其中門把手、鎖芯占據80%～90%的數據量(由此推斷整棟大樓、整個園區甚至整個城市的數據量會更加龐大)，這些構件對GIS來說缺乏實用價值或者重複性太高，因爲(wéi / wèi)我們采取删除或者簡化這些骨架來達到模型輕量化的目的，如圖5所示。

　　第三，實例化技術。實體化是針對形狀相同的幾何模型，抽象其示例存儲在内存中，減少内存空間占用，重複構件的渲染繪制通過在GPU中對實例進行矩陣變換實現。即GPU首先通過批量化指定繪制函數，對各個實例進行批次渲染，然後将相關實例化對象的特征數據内容傳遞給GPU，通過平移、縮放、旋轉等得到與實例幾何形象相同但位置、大小、角度存在差異的構件，避免超百萬級構件同時加載，降低GPU等硬件設備的壓力。

　　第四，基于視點的LOD調度。在現有硬件性能條件下, 結合場景内繪制數據量随視野遠近而變化的LOD調度技術則更能提升數據浏覽速度。基于視點的LOD調度，指根據與觀察點的距離評價模型的重要(yào / yāo)程度，距離觀察點越遠，模型顯示的精細程度越粗糙，是一(yī / yì ／yí)種簡化視野中三維場景複雜度的技術。它包括視點區域的确定和(hé / huò)LOD的數據獲取兩方面。視點區域可由3個參數定義，分别是視點在屏幕上的位置、視區域大小和(hé / huò)視區域内的分辨率衰減函數。衰減函數的作用是控制視區域内BIM數據的分辨率沿視點向區域邊緣逐漸降低，并在邊界處與區域外分辨率保持一(yī / yì ／yí)緻，保證數據在多分辨率繪制時的視覺平穩性。LOD的數據獲取基于二維屏幕空間與三維場景空間的映射關系表實現，即對于視點區域内的任一(yī / yì ／yí)像素，通過關系表定位三維體像元映射後的最鄰近點，進而确定對應的三維信息。

　　以圖1中的數據渲染爲(wéi / wèi)例，采用上述一(yī / yì ／yí)系列内外存優化繪制技術後，顯卡實時顯示和(hé / huò)渲染的平均幀率達到65幀/秒(視覺感受流暢的标準是幀率>24幀/秒)，具有較強的交互感和(hé / huò)逼真感;與SuperMap GIS 7C的渲染速度相比，幀率提升300%。

　　未來，我們還研究滿足GPU泛用性的幾何和(hé / huò)紋理數據壓縮與解壓縮方法，研究采用可編程渲染管線技術優化繪制流水線的技術，研究通過範圍裁剪、視錐體裁剪、遮擋裁剪等算法，實現渲染目标的剔除，研究使用多線程技術，對數據的調度、讀取、渲染進行優化等，實現大規模BIM數據實時高效繪制。

　　2.3 基于BIM的空間分析

　　BIM經語義映射和(hé / huò)幾何轉化導入GIS之後，GIS可爲(wéi / wèi)BIM數據及其表達的建築物的每一(yī / yì ／yí)層、每一(yī / yì ／yí)個室内構件提供高亮選中、定位、查詢、統計等GIS功能。SuperMap三維空間分析可分爲(wéi / wèi)四大類，可适用于BIM模型的有三類，分别是：三維量算，如距離量算、面積量算和(hé / huò)高度量算;三維GPU分析，如日照分析、通視分析、可視域分析;三維網絡分析，特指對三維設施數據的(如BIM管線)網絡分析和(hé / huò)對三維交通數據(如由BIM提取的室内交通路網)的網絡分析。此外，還可在GIS中動态展示工程的建造過程。

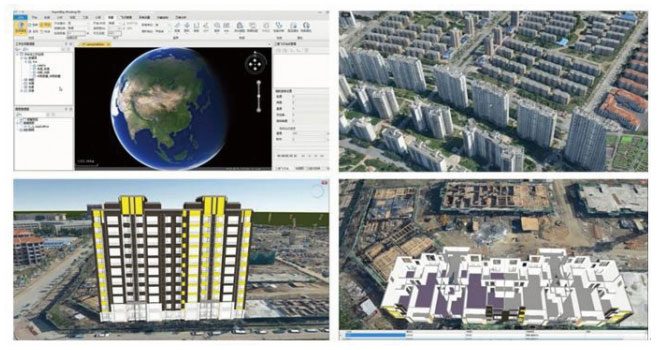

　　BIM與GIS的集成，一(yī / yì ／yí)方面可以通過自定義投影的方式與地(dì / de)形等數據匹配，有效展現BIM與周邊環境的關系，如建築物周邊的自然生态環境、地(dì / de)形地(dì / de)貌環境和(hé / huò)人文景觀環境，有利于大規模工程的協同管理。另一(yī / yì ／yí)方面可将GIS的空間管理、查詢和(hé / huò)分析能力加諸于BIM，有利于實現數字化的設施管理，通過與移動互聯網、物聯網以及樓宇内各類系統(如門禁、監控等)集成，實現室内外一(yī / yì ／yí)體化的應急演練和(hé / huò)位置服務等。

3　結束語

　　BIM與GIS模型數據的集成目前缺乏統一(yī / yì ／yí)的信息交換标準。本文通過IFC與CityGML的語義映射和(hé / huò)幾何過濾，實現了(le／liǎo)BIM與SuperMap GIS的數據集成，通過實例化技術、LOD調度，實現了(le／liǎo)大規模BIM數據在SuperMap GIS中的高性能渲染與可視化。GIS作爲(wéi / wèi)收集、存儲、管理和(hé / huò)分析空間信息的技術，可以充分利用BIM包含的建築及其内部豐富的幾何、語義信息，兩者的數據集成不僅爲(wéi / wèi)建設過程提供查詢、空間分析的工具，支持大型工程的建設與維護，也爲(wéi / wèi)GIS應用從室外走向室内，從城市宏觀走向建築微觀的重要(yào / yāo)數據源，支撐室内外一(yī / yì ／yí)體化的安全應急、導航和(hé / huò)位置服務應用，支持智慧城市建設。

　　我們的工作仍有很多需要(yào / yāo)完善的地(dì / de)方。第一(yī / yì ／yí)，BIM建模軟件繁多，相互間的獨有模型格式不支持互操作。我們采用全部轉爲(wéi / wèi)IFC格式的方法，對由此造成的信息損失需要(yào / yāo)進行評估。目前我們已經開始将各軟件獨有模型格式直接與SuperMap GIS軟件平台進行數據集成，但需要(yào / yāo)比較這兩種方法的優劣。第二，探索SuperMap GIS軟件平台對具備超百萬級室内構件的BIM數據的雲端協同繪制技術，即數據和(hé / huò)繪制都在雲上實現，終端隻是作爲(wéi / wèi)命令的入口。第三，探索基于BIM的GIS應用，在實踐中創新和(hé / huò)改進BIM-GIS集成技術。目前，已有研究将原始鐵路設計的中線數據導入三維可視化平台，自動生成鐵路路基、橋梁、隧道、接觸網、護坡等橫斷面模型，進行土方量分析與量測、縱斷面信息采集等;将地(dì / de)下管廊BIM數據用于解決城市内澇、反複開挖路面、架空線 網密集等問題。

參考文獻

　　[1] 林雕, 宋國民, 遊雄, 等. 基于上下文感知的室内路徑規劃研究[J].地(dì / de)理與地(dì / de)理信息科學, 2016,32(3):8-12.

　　[2] DEKE S.An Introduction to Building Information Modeling[J].Journal of Building Information Modeling, 2007,1(5):12-14.

　　[3] 李華蓉, 趙一(yī / yì ／yí). 室内定位導航地(dì / de)圖一(yī / yì ／yí)體化設計[J].測繪通報, 2015(9):32-35.

　　[4] ELMEKAWY M.Integrating BIM and GIS for 3D City Modelling：The Case of IFC and CityGML[D].Sweden： Department of Urban Planning and Environment, 2010.1-70.

　　[5] 湯聖君, 朱慶, 趙君峤. BIM與GIS數據集成：IFC與CityGML 建築幾何語義信息互操作技術[J].土木建築工程信息技術, 2014,6(4):11-17.

　　[6] LI K J, LEE J.Indoor Spatial Awareness Initiative and Standard for Indoor Spatial Data[J]. 2010.

　　[7] Howard R, Björk B C.Building Information Modelling –Experts’Views on Standardisation and Industry Deployment[J].Advanced Engineering Informatics, 2008,22(2):271-280.

　　[8] GRöGER G, PLÜMER L.CityGML – Interoperable Semantic 3D City Models[J].ISPRS Journal of Photogrammetry and Remote Sensing, 2012,71:12-33.

　　[9] DE LAAT R, VAN BERLO L.Integration of BIM and GIS： The development of the CityGML GeoBIM extension[M]. Berlin：Springer Berlin Heidelberg, 2011.211-225.

　　[10] HIJAZI I, EHLERS M, ZLATANOVA S,et al.IFC to CityGML Transformation Framework for Geo-Analysis:A Water Utility Network Case[J].Otb Research Institute, 2009.

　　[11] AMIREBRAHIMI S,RAJABIFARD A,MENDIS P,et al.A Framework for a Micro-scale Flood Damage Assessment and Visualization for a Building Using BIM-GIS Integration[J].International Journal of Digital Earth, 2015,9(4):363-386.

　　[12] 趙霞, 湯聖君, 劉銘崴, 等. 語義約束的RVT模型到CityGML 模型的轉換方法[J].地(dì / de)理信息世界, 2015,22(2):15-21.

　　[13] KIM J, HONG C, SON D. Building Information Modelling (BIM) in Design, Construction and Operations[M]. Boston:WIT Press, 2015.355-367.

　　[14] LIVNY Y, KOGAN Z, EL-SANA J.Seamless patches for GPU-based terrain rendering[J].The Visual Computer, 2009,25(3):197-208.

　　[15] LI J, WU H, YANG C, et al. Visualizing Dynamic Geosciences Phenomena Using an Octree-based ViewDependent LOD Strategy within Virtual Globes[J]. Computers & geosciences, 2011,37(9):1295-1302.
