BIM 和(hé / huò)SuperMap三維 GIS融合的技術探索

1 引 言

　　建築信息模型 (BuildingInformation Modeling,BIM),目前國内并沒有官方定義,根據美國國家BIM 标準 (NationalBuildingInformation ModelingStandard),BIM 是創建與管理設施物理與功能特性的數字化三維表達過程,是關于設施的共享知識資源,從最早期的概念階段到最終的拆除階段,爲(wéi / wèi)設施全生命周期的決策制定提供可靠的信息支持[1]。BIM 目前在建築以及一(yī / yì ／yí)些設計領域應用越來越普遍。

　　“BIM+GIS”是 BIM 多維度應用的一(yī / yì ／yí)個重要(yào / yāo)方向,GIS提供的專業空間查詢分析能力及宏觀地(dì / de)理環境基礎,可深度挖掘 BIM 的應用價值[2]。一(yī / yì ／yí)方面,BIM 彌補了(le／liǎo)三維 GIS缺乏精準建築模型的空白,是三維 GIS的一(yī / yì ／yí)個重要(yào / yāo)的數據來源,能夠讓其從宏觀走向微觀,從室外進入室内,同時可以實現精細化管理。另一(yī / yì ／yí)方面,GIS獨有的空間分析功能拓展了(le／liǎo) BIM 的應用領域,BIM 與 GIS融合将滿足查詢與分析宏觀微觀一(yī / yì ／yí)體化、室内外一(yī / yì ／yí)體化的地(dì / de)理空間信息的需求,發揮 GIS的位置服務與空間分析特長,并與 BIM 融合産生無限應用可能。

　　BIM 與 GIS數據融合與應用拓展成爲(wéi / wèi)學術界和(hé / huò)産業界研究熱點。但 BIM 與 GIS應用領域不同,遵循的标準各異,BIM 模型數據不能直接與 GIS數據融合。爲(wéi / wèi)解決這一(yī / yì ／yí)問題,本文在 SuperMapGIS軟件的技術基礎上,針對BIM 模型數據的特點,探索了(le／liǎo)BIM 和(hé / huò)三維 GIS的融合技術。SuperMapGIS是一(yī / yì ／yí)款專業的大型地(dì / de)理信息系統軟件平台,具備大數據、跨平台、三維、雲端一(yī / yì ／yí)體化等關鍵技術,支持各類信息系統建設,在國内各個 GIS行業中深入應用。爲(wéi / wèi)實現SuperMapGIS與 BIM 領域的結合,進行了(le／liǎo)此項研究。

2 BIM 模型數據與三維 GIS的融合

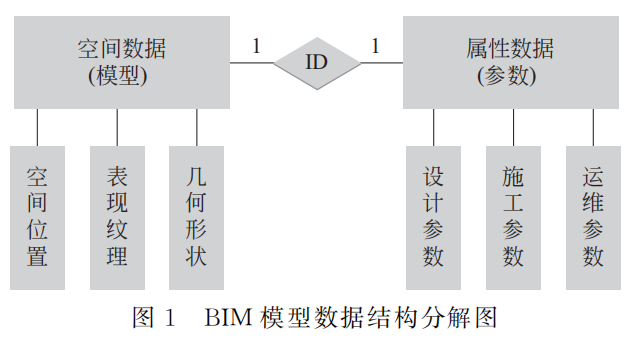

　　從 GIS的角度,BIM 模型的數據結構可以分爲(wéi / wèi)空間數據 (模型)及屬性數據 (參數)兩部分,其中空間數據包含空間位置、表現紋理、幾何形狀等,屬性數據包含設計參數、施工參數、運維參數等,兩者通過ID相關聯 (圖1)。這與三維 GIS數據結構類似。因此三維 GIS理論上可以支持 BIM 的數據結構(空間數據和(hé / huò)屬性數據),支持 BIM 的數據表現形式 (三維模型),支持 BIM 數據對象 (如建築物對象等)。同時 BIM 和(hé / huò) GIS各有獨特的功能, “BIM+GIS”将拓展各自的應用領域。

　　基于對 BIM 模型數據結構的分解,本文探讨了(le／liǎo) BIM模型數據與 SuperMapGIS融合的方法。該方法概括爲(wéi / wèi)三個方面,分别是 BIM 模型與 GIS系統的對接,大體量BIM 精模在 GIS中的高性能渲染,BIM 模型與 GIS融合後的空間分析。這也是目前 BIM 模型與 GIS系統融合需要(yào / yāo)解決的主要(yào / yāo)問題 (即數據如何對接,性能如何保證,具備哪些能力)。

2.1 BIM 模型數據導入 GIS系統

　　國内外 BIM 軟 件 很 多, 文 件 格 式 各 不 相 同, 如 Autodesk Revit 的 RVT、RFA、ADSK 格 式,CATIA 的 CATPart、CATProduct、CATdrawing格式,Bentley的 DGN 格式等。格式的不統一(yī / yì ／yí),增加了(le／liǎo) BIM 數據導入 GIS系統的難度。

　　我們的做法是開發SuperMapExport插件,從各類BIM 軟件中将不同格式的BIM 數據導出爲(wéi / wèi)SuperMapGIS軟件直 接 支 持 的 模 型 數 據 格 式。目 前 該 插 件 隻 适 用 于 Revit軟 件,後 續 将 支 持 更 多 的 軟 件(圖2)。對于 CATIA 等其他軟件,暫時采用3dsMax插件導出爲(wéi / wèi)SuperMapGIS支持的中轉格式。

圖2 SuperMapExport插件導出 BIM 模型的效果圖

　　BIM 模式 數 據 導 入 GIS 系 統 時, 需 要(yào / yāo) 具 備 投 影 信 息 才 能 與 GIS 中 的 其 他 數 據 匹 配[3]。 因 此SuperMapExport插件在研發的時候設置了(le／liǎo)兩種導出模式:插入點模式和(hé / huò)投影模式。插入點模式可以選擇BIM 模型待插入位置的信息,并設置爲(wéi / wèi)球面坐标或平面坐标。投影模式支持自定義投影。

2.2 高性能渲染

　　以一(yī / yì ／yí)棟建築數據爲(wéi / wèi)例,其圖元類别有6600多個,每個圖元又包含諸多屬性數據,如此大體量的數據同時渲染會給顯 卡 帶 來 很 大 壓 力。目 前 我 們 采 用 了(le／liǎo) 一(yī / yì ／yí) 些 性 能 優 化 的 技 術 來 滿 足 大 體 量 數 據 對 性 能 的需求[4-6]。

　　第一(yī / yì ／yí)個技術是實例化,這種技術适用于重複模型較多的情況,可以實現對相同的幾何模型隻繪制一(yī / yì ／yí)次,降低顯卡等硬件設備的壓力[4,5]。

　　另一(yī / yì ／yí)個技術是模型輕量化,将模型的某些骨架進行删除或者簡化。以圖3中的門對象爲(wéi / wèi)例,單獨一(yī / yì ／yí)個門對象,頂點個數980個,三角面片920個,其中門把手、鎖芯等占據80%~90%的數據量,從中可以推斷整棟大樓的數據情況 (圖3)。對于非精細設施管理類的 GIS應用,這類部件缺乏實用價值,可以采用删除或簡化這些子對象來達到模型輕量化的目的 (圖3)。

　　第三個技術是生成 BIM 緩存,在 SuperMapGIS軟件中有相應的緩存設置選項 (如緩存格式、LOD層級等)。緩存是 GIS系統中普遍采用的一(yī / yì ／yí)種圖形顯示手段,可以提高數據的浏覽速度[4,6]。同時,在通過SuperMapExport插件導出時,可按照 BIM 模型的族進行分類,分别存儲在數據集中,再通過生成緩存數據,實現單獨調整圖層的 LOD縮放比例系數,保證大場景的渲染性能。

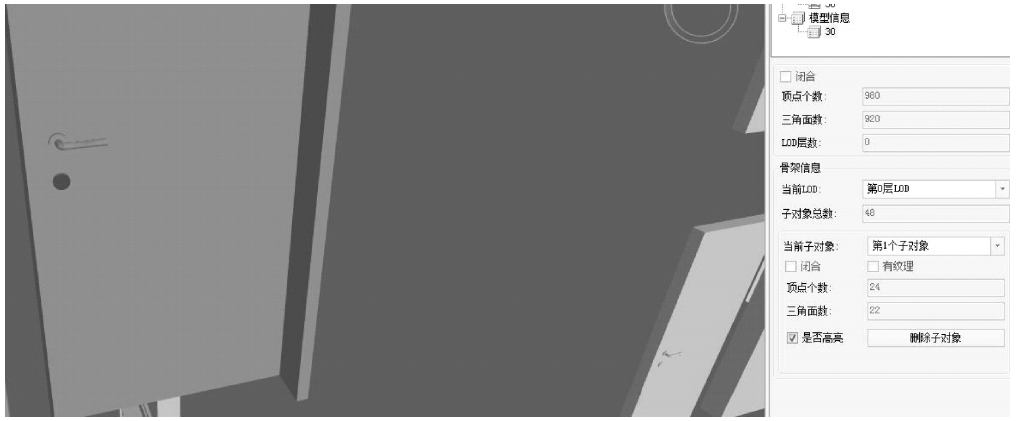

圖3 一(yī / yì ／yí)個門對象的數據量 (頂點個數980個,三角面片920個)

2.3 BIM 與 GIS融合後空間查詢與分析

　　通過 BIM 與 GIS的融合,GIS可以爲(wéi / wèi) BIM 添加空間查詢和(hé / huò)空間分析等 GIS獨有的功能。空間查詢可細分爲(wéi / wèi)圖查屬性 (如點擊 BIM 模型部件查看其屬性)和(hé / huò)屬性查圖 (如根據某一(yī / yì ／yí)類型的元素查詢該類型對應的所有部件)。空間分析是将SuperMapGIS已經實現的通視分析、日照分析、可視域分析等功能添加到 BIM 的分析能力之上,還可以量算 BIM 模型數據的面積、體積、高程等。對于 BIM 數據中的管線類數據 (如風管、電纜、管道等),空間分析還包括通過 SuperMapExport插件将其導出爲(wéi / wèi)三維點、線數據集,再通過SuperMapGIS的拓撲構網功能構建三維網絡數據集,進行網絡分析。此外,在大規模工程應用中,還需要(yào / yāo)将 BIM 模型數據與地(dì / de)形數據進行匹配,以了(le／liǎo)解其所處的宏觀地(dì / de)理環境 (圖4)。

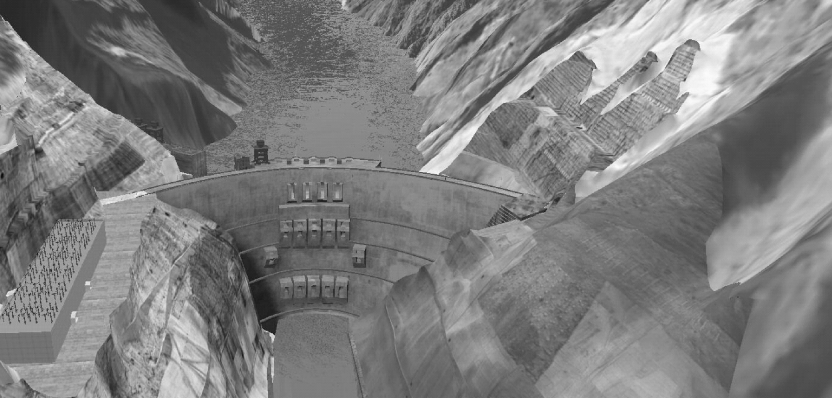

圖4 BIM 模型數據與大規模地(dì / de)形數據的匹配

3 結束語

　　地(dì / de)理信息系統作爲(wéi / wèi)存儲、管理和(hé / huò)分析空間信息的技術,本質上可以充分利用 BIM 包含的建築幾何和(hé / huò)語義信息。本文通過将 BIM 模式數據分解爲(wéi / wèi)三維 GIS數據結構類似的幾何和(hé / huò)屬性兩部分,探索了(le／liǎo)其與SuperMap3DGIS的融合技術,包括實例化、模型輕量化、緩存技術等,并以功能模塊的形式,包括SuperMapExport插件、模型輕量化功能項、空間查詢與分析功能項等實現 BIM 模型數據導入 SuperMapGIS以及在SuperMapGIS中的高性能加渲染、空間分析與可視化。

　　“BIM+GIS”擁有無限可能。一(yī / yì ／yí)方面, “BIM+GIS”可以爲(wéi / wèi)建設過程提供查詢、空間分析的工具,支持施工進度模拟,施工質量管理,施工安全管理,重點結構監測,人員管理,材料管理,大型工程的建設與維護等實際應用。目前已有研究将 “BIM+GIS”技術用于整個建築供應鏈各個過程的可視化監控,在不同階段利用 BIM 和(hé / huò) GIS解決不同的問題,減少供應鏈運行成本,提高整體競争力[7]。

　　另一(yī / yì ／yí)方面,“BIM+GIS”也爲(wéi / wèi) GIS從室外走向室内,從城市宏觀走向建築物微觀提供了(le／liǎo)豐富的數據源,擴展 GIS的應用空間。如有研究将原始鐵路設計的中線數據導入3D 可視化平台,自動生成鐵路路基、橋梁、隧道、接觸網、護坡等橫斷面模型,進行土方量分析與量測、縱斷面信息采集等;或者将地(dì / de)下管廊 BIM 數據用于解決城市内澇、反複開挖路面、架空線網密集等問題。

　　我們的工作仍有很多需要(yào / yāo)改進的地(dì / de)方。包括:SuperMapExport插件目前支持 Revit軟件的BIM 模型導出,後續将進行改進使其支持更多的 BIM 軟件的模型導出到 GIS,并對數據導出時的信息有無損失進行評估;在模型輕量化方面,目前隻是通過删除子對象的方式實現,後續将開發模型簡化、子對象簡化等功能,以滿足不同的應用需求。

參 考 文 獻

[1] NationalBIM Standard.Frequently Asked Questions Aboutthe NationalBIM Standard [EB/OL]. [2014-10-16] (2017-06-12)http:∥www.nationalbimstandard.org.

[2] 覃健. 淺談 GIS與 BIM 的聯系與未來 [J]. 工程技術:文摘版,2016,0 (10):27.

[3] 倪葦,王玮.BIM 與3DGIS集成中視點統一(yī / yì ／yí)探讨 [J]. 鐵路技術創新,2015,0 (3):69-72.

[4] CozziP,RingK.3DEngineDesignforVirtualGlobes [M].BocaRaton,Florida,USA:CrcPress,2011.

[5] 範一(yī / yì ／yí)峰,孫曉勇. 實例化技術在植物仿真中的應用 [J]. 黑龍江科技信息,2008,0 (4):66.

[6] LIJ,WU H,YANGC,etal.Visualizingdynamicgeosciencesphenomenausinganoctree-basedview-dependent LOD strategywithinvirtualglobes [J].Computers&geosciences,2011,37 (9):1295-1302.

[7] 鄭雲,蘇振民,金少軍.BIM-GIS技術在建築供應鏈可視化中的應用研究 [J]. 施工技術,2015,44 (6):59-63.

【作者簡介】

　　馮振華 (1982-),男,碩士。主要(yào / yāo)研究方向爲(wéi / wèi)三維地(dì / de)理信息技術。
