互聯網+BIM+GIS技術在國道234焦作至荥陽黃河大橋及連接線工程中的應用

生态夥伴：機械工業第六設計研究院有限公司

公司簡介：
　　機械工業第六設計研究院有限公司（以下簡稱中機六院）創建于1951年，是擁有工程設計綜合甲級資質的國家大型綜合設計研究院，隸屬世界500強企業、中央大型企業集團——中國機械工業集團有限公司。
　　中機六院現有7個職能管理部門、28個生産部門，近2500名員工。可承接工程設計全部21個行業和(hé / huò)8個專項資質範圍内的所有工程咨詢、設計、工程總承包、項目管理和(hé / huò)工程監理業務。
　　中機六院現有國家、省、市級科研平台：綠色建築信息模型化國家地(dì / de)方聯合實驗室、博士後科研工作站、河南省綠色與智能工程技術診斷院士工作站、河南省工廠數字化建造工程技術研究中心、河南省成品住房研究中心研發基地(dì / de)、鄭州市水處理及資源化工程技術研究中心等。
　　中機六院秉承“務實創新，拼搏共赢”的企業精神，竭力“打造中國著名的國際化工程服務公司”，爲(wéi / wèi)國内外客戶提供工程建設領域的全過程、全方位服務，爲(wéi / wèi)社會、客戶、員工創造更大價值！

應用領域： BIM測繪交通三維信息平台 （點擊應用領域名稱查看更多相關GIS成功案例）

案例區域：華中，河南省

　　國道234焦作至荥陽黃河大橋及連接線工程路線起點位于原焦高速公路與省道234相交處，利用省道234向南改建，在樊莊北側設置樊莊服務區，至楊高村東路線偏東跨越沁河。路線繼續向東南，于南虹橋東與省道309相交，設半苜蓿葉互通式立交。在李北古村東側設置超限站、養護工區，在南古村北側設主線收費站、監控中心。至東陽召南跨越黃河，進入鄭州荥陽市境，在北馬溝村東南與省道312(沿黃快速路)相交，設苜蓿葉互通式立交，到達項目終點，路線全長26.356公裏，總投資36.477億元。本項目采用設計時速100公裏/小時雙向六車道一(yī / yì ／yí)級公路技術标準。一(yī / yì ／yí)般路段路基寬度33.5米。全線路基土方239萬立方，黃河特大橋10647.5米，沁河特大橋1202米，新建互通式立交2座，改建立交1座、平面交叉23處。設置服務區、養護工區、超限站、監控中心、主線收費站各1處。

　　本項目是交通運輸部和(hé / huò)河南省首批PPP試點項目，由河南省發展和(hé / huò)改革委員會批準立項，河南省交通運輸廳公路管理局組織實施。

　　本着“創新、協調、綠色、開放、共享”的發展理念，結合工程實際情況，制定項目“互聯網+BIM+GIS”實施方案，建立以項目總工爲(wéi / wèi)總負責人的實施組織架構，明确各參與方職責及階段工作流程。充分發揮“互聯網+BIM+GIS”的技術優勢，實現了(le／liǎo)設計成果可視化、核心施工工藝可視化、施工過程管控可視化、運營期養護管理可視化;建立了(le／liǎo)以知識工程爲(wéi / wèi)核心的管控體系，實現了(le／liǎo)路橋建設的精細化管理，提升參建各方協同工作的效率;積極探索人工智能技術在路橋應急保障中的應用，提升路橋應急保障的響應速度和(hé / huò)管控能力。

　　本項目是2018年河南省建築信息模型(BIM)技術應用試點項目，獲得了(le／liǎo)2018 年第九屆“創新杯”建築信息 模型(BIM)應用大賽雲與互聯類BIM應用第三名。

　　本項目主要(yào / yāo)技術應用與創新主要(yào / yāo)體現在3個方面：

　　(1)設計階段應用與創新

　　建立模型設計标準：立足于項目全壽命周期應用，建立本項目模型設計标準，規範建模規則、操作流程、技術措施。确保模型及附屬信息的創建，在滿足本階段應用的同時，也能滿足路橋施工、運維階段應用的要(yào / yāo)求。

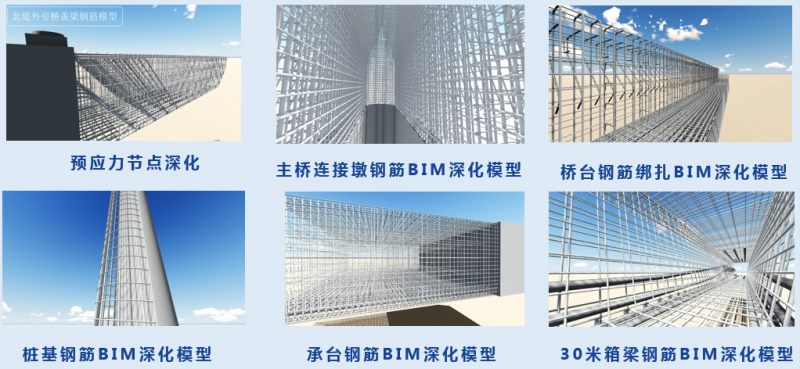

　　精細化設計：對标準聯箱梁進行鋼筋預應力精細化設計，生成鋼筋大樣圖指導現場加工，減少施工現場裁剪鋼筋現象的發生，提高工程質量，節省工程工期。

　　施工場地(dì / de)布置： 建立準确的三維地(dì / de)形模型，采用無人機拍攝對應地(dì / de)貌照片進行實景還原。按照不同施工區域與階段，規劃現場施工便道與加工區，并快速計算不同的道路規劃對應的挖填方量。

　　(2)施工階段應用與創新

　　集成監控：從業主對工程建設管理核心關注點出發，建立項目進度管理視圖、投資管理視圖、質量管理視圖、安全文明管理視圖等可視化監管數據，準确直觀的反應工程進展情況和(hé / huò)趨勢分析數據，輔助管理層進行科學決策。

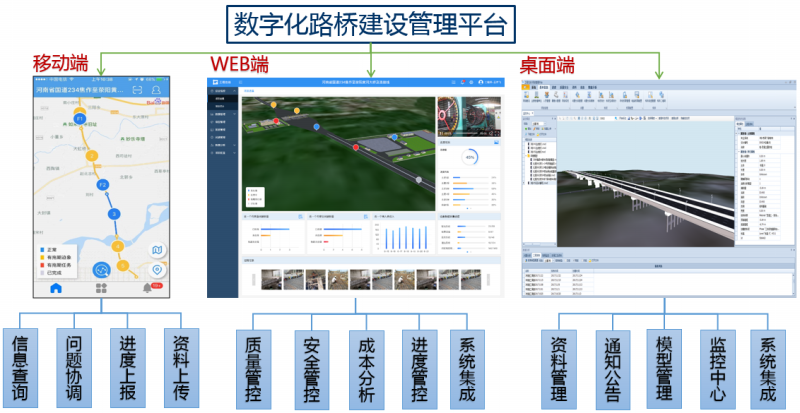

　　工作協同：充分利用移動端的便捷性，建立基于互聯網+知識工程的施工過程質量、安全、協調問題管理新模式。實現施工問題的從發現、上報、整改、确認、分析總結，最終到制定預防措施的全過程管控。

　　系統集成：爲(wéi / wèi)提高信息采集的效率，避免人員手工錄入造成的數據錯誤，集成試驗數據實時監測、拌合設備監控、預應力體系施工監測、邊坡在線監測等智能化系統實時數據，形成以“BIM+GIS”爲(wéi / wèi)核心的可視化集成監控平台，提高了(le／liǎo)建設單位對施工過程關鍵環節質量與安全的管控能力。

　　竣工移交：借助BIM信息模型的信息承載，實現設計數據、建設過程數據和(hé / huò)竣工驗收數據與BIM模型的有效整合，形成一(yī / yì ／yí)套完整的建設過程數字資産。

　　(3)運維階段應用與創新

　　養護管理：以GIS+BIM爲(wéi / wèi)信息集成的載體，定期組織公路路況調查，利用視頻監控、智能巡檢車等先進技術手段，規範養護，精細化管理。

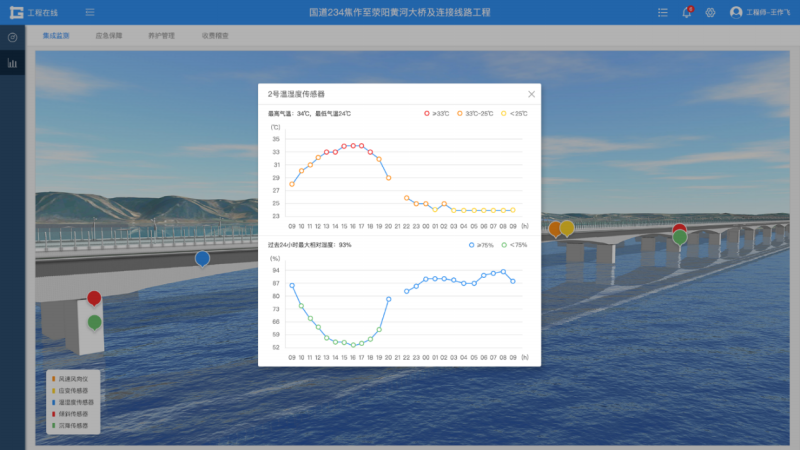

　　應急保障：依據本項目交通信息特點，以“BIM+GIS”爲(wéi / wèi)基礎，集成路網監測、大橋在線健康監測及相關交通運行監測系統，實現全路段聯網運行，實現可視、可測、可控。建立預測預警應急處置和(hé / huò)信息發布等應急運行機制，實現路橋應急演練正常化、制度化。
