傾斜攝影三維建模及應用是近年來測繪領域關注的熱點，産業鏈上下遊的企業爲(wéi / wèi)此都在積極探索，以推動該項技術的健康發展和(hé / huò)落地(dì / de)應用。然而，什麽樣的技術才是真正符合用戶實際應用需求的?在這裏，我們要(yào / yāo)和(hé / huò)大家講解傾斜攝影應用的兩個重要(yào / yāo)話題——傾斜攝影自動化建模成果(後文簡稱“傾斜模型”)的數據組織和(hé / huò)單體化。
數據組織：要(yào / yāo)LOD 更要(yào / yāo)便捷和(hé / huò)安全
傾斜模型的一(yī / yì ／yí)個突出的特點就是數據量龐大，這是因其技術機制、高精度、對地(dì / de)表全覆蓋的真實影像所決定的。那麽，如何承載海量的傾斜模型數據、保證快速加載和(hé / huò)流暢渲染?這是傾斜攝影技術順利實現應用的第一(yī / yì ／yí)大“攔路虎”，必須拿下。是直接讀取OSGB格式的傾斜攝影模型海量數據，還是需要(yào / yāo)導入和(hé / huò)處理數據格式後讀取?這是一(yī / yì ／yí)個關鍵問題。
解決這個問題之前，我們先明确下LOD(Level of Detail)這個概念。LOD是GIS平台提高性能的一(yī / yì ／yí)個重要(yào / yāo)法寶，即對同一(yī / yì ／yí)個數據從清晰到模糊有多份。當屏幕視角距離某個地(dì / de)物近時，軟件自動調用最清晰層的數據;當屏幕視角遠離該地(dì / de)物時，則自動切換爲(wéi / wèi)模糊層的數據。由于人眼本來就無法看清遠處的數據，因此這樣做并不影響視覺效果。例如影像金字塔、地(dì / de)圖分比例尺切圖等，都采用此方式。
對于手工建模的模型，一(yī / yì ／yí)般是通過三維GIS平台自行計算出多層LOD，并處理其遠近距離的切換關系。而對于傾斜模型，由于其技術原理是先計算稠密點雲、經過簡化後再構建TIN，因此在數據生産的過程中，就能通過不同的簡化比例來得到數據LOD，而不再需要(yào / yāo)GIS平台來進行計算。并且數據生産過程中計算出來的LOD效果也是優質的。也正因爲(wéi / wèi)如此，無論是街景工廠還是Smart3D，其生産出來的傾斜模型都是自帶多級LOD的，一(yī / yì ／yí)般至少帶有5-6層，多則10層以上。
數據本身自帶LOD，從技術原理上就決定了(le／liǎo)其看似龐大，其實完全可以做到非常高的調度和(hé / huò)渲染性能(隻要(yào / yāo)不破換原始自帶的LOD)。這也是爲(wéi / wèi)什麽我們使用數據廠家自帶的Viewer就可以獲得很好的加載和(hé / huò)浏覽性能。
分析到這裏，相信大家就會明白：采用直接讀取傾斜模型原始OSGB格式相比采用導入的方式更好。爲(wéi / wèi)什麽這麽說呢?一(yī / yì ／yí)方面，導入過程費時費力，處理海量傾斜模型數據往往需要(yào / yāo)數周。更重要(yào / yāo)的是，在數據導入過程中，爲(wéi / wèi)了(le／liǎo)和(hé / huò)平台内部格式保持一(yī / yì ／yí)緻，往往會破換原始數據的LOD，自行再構建LOD。這樣構建的LOD，無論是效果還是性能，都遠遜于原始LOD，導緻性能不佳。
此外，在格式選擇上，傾斜攝影建模軟件有内部私有格式(如Smart3D的s3c)，另外還可輸出爲(wéi / wèi)OSGB和(hé / huò)DAE兩種外部格式。其中，DAE格式由于是文本格式，直接讀取效率太低，因此被排除在外。而OSGB格式是開源的OSG庫所自帶的二進制格式，直接讀取效率高，且格式公開，有免費的開源庫可直接使用，并且适合作爲(wéi / wèi)後續網絡發布與三維服務共享的模型傳輸格式，因此成爲(wéi / wèi)優先選擇。
那麽，有人可能會問：OSGB作爲(wéi / wèi)公開格式，若直接使用，如何解決網絡發布後的數據安全問題?對于這個問題，其實并不難解決：在服務端，我們雖然是直接讀取OSGB文件，但在網絡發布緩存到客戶端的模型，已經是通過服務端加密，并在客戶端壓縮打包爲(wéi / wèi)一(yī / yì ／yí)個内部的大文件，如下圖所示。因此，直接讀取OSGB格式絕對不存在數據洩露等安全問題。
圖 1服務端的OSGB文件
圖 2客戶端緩存後的大文件
解答完上述問題，可能還有人會問：一(yī / yì ／yí)大堆OSGB的小文件，拷貝和(hé / huò)管理都很麻煩。如何解決?針對這個問題，超圖軟件正在研發采用分布式數據庫來存儲和(hé / huò)管理osgb文件，便于海量OSGB文件的存儲、拷貝、管理和(hé / huò)服務發布。
值得注意的是，即便我們采用數據庫來進行存儲和(hé / huò)管理，也是直接把每個OSGB小文件放到數據庫中，而不是導入OSGB格式——我們堅決不破破壞數據原有的LOD，也堅決捍衛OSGB格式的開放性。彼時，數據的安全性則可以通過數據庫本身的安全體系來予以保證。
單體化：切割還是矢量化?
提到單體化，可能很多人說起來都是眼淚。基于傾斜影像，若做人工幹預的建模，自然就不存在單體化的問題，生成的模型本來就是單體的。而自動化建模的成果，由于其生成機理，得到的模型是一(yī / yì ／yí)個連續的TIN加貼圖，并沒有根據建築物劃分爲(wéi / wèi)一(yī / yì ／yí)個個可以單獨選中的對象。而我們都知道，在GIS管理和(hé / huò)應用中，若傾斜模型不能進行對象的單獨選中和(hé / huò)查詢，就隻能和(hé / huò)影像一(yī / yì ／yí)樣作爲(wéi / wèi)底圖浏覽，無法進一(yī / yì ／yí)步深入應用。單體化成爲(wéi / wèi)第二大“攔路虎”，我們必須闖關成功。
如何實現單體化才是最好的?
很多技術人員腦海中冒出的第一(yī / yì ／yí)個直觀的想法一(yī / yì ／yí)定是：對傾斜模型進行切割呀，這樣切割之後的模型就和(hé / huò)人工建模成果一(yī / yì ／yí)個樣了(le／liǎo)。
不過很遺憾地(dì / de)說，這種想法貌似很完美，但其實是一(yī / yì ／yí)條“死胡同”。隻要(yào / yāo)切割一(yī / yì ／yí)下數據，做一(yī / yì ／yí)個小小的實驗，就會一(yī / yì ／yí)目了(le／liǎo)然了(le／liǎo)。當看到效果的一(yī / yì ／yí)刹那，大家一(yī / yì ／yí)定會心涼半截。

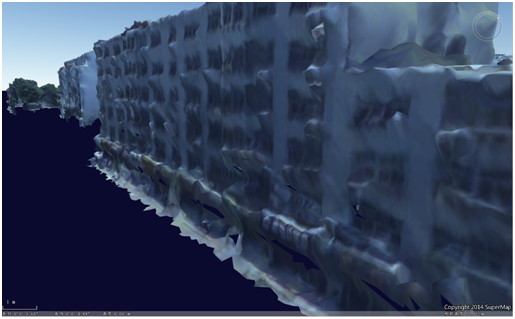

圖 3 傾斜模型切割後的邊緣效果
如上圖，這樣的邊緣效果肯定不是用戶所想要(yào / yāo)的。更重要(yào / yāo)的是，切割之後，兩個主要(yào / yāo)後續用途都沒法實現：
一(yī / yì ／yí)是替換人工精細建模的模型。看到這樣的鋸齒邊緣，真不知道人工建模的人員如何才能把鋸齒邊緣接上去。難以想象建模人員的抓狂。
第二個用途是隐藏某種類型的地(dì / de)物。這樣露出一(yī / yì ／yí)個鋸齒狀的空洞，你說評審專家是讓項目不過啊,不過啊還是不過啊?
爲(wéi / wèi)什麽會有鋸齒呢?是切割的技術不夠高?完全不是。根源在于傾斜模型數據本身其實就是三角面片加紋理，切割算法無非是根據建築底面來決定哪些三角面片保留，哪些三角面片被抛棄;邊緣的鋸齒其實也就是留下來靠邊的三角面片而已。說到底是傾斜模型自動化生成算法所決定了(le／liǎo)的，和(hé / huò)GIS平台真沒什麽關系。
第二個問題是，這樣的切割後，也抛棄了(le／liǎo)數據自帶LOD的優點，導緻GIS平台隻能按照普通模型的方法來構建LOD。傾斜模型數據量龐大，想想這性能表現也是醉了(le／liǎo)。
切割之後存在的第三個問題是：切割必須事先輸入對應地(dì / de)物的矢量底面數據。經過漫長的等待，切割出來之後，若發生任何一(yī / yì ／yí)點變動，對不起，數據還得再返工切一(yī / yì ／yí)遍。因此，其靈活性幾乎爲(wéi / wèi)零。
現在，讓我們換一(yī / yì ／yí)個思路來看待傾斜模型：它事實上就是帶有TIN作爲(wéi / wèi)高程背景的影像。在二維GIS中，有誰見過根據矢量底面來把影像數據切割爲(wéi / wèi)建築物影像圖層、道路影像圖層、綠植影像圖層的嗎?正确的思路是：我們在影像數據上進行矢量化，從而可以在影像+矢量的圖層上選中建築物、道路等地(dì / de)物。若一(yī / yì ／yí)定需要(yào / yāo)把影像上的某種類型地(dì / de)物隐藏，也是通過疊加這種地(dì / de)物的矢量圖進行顯示過濾。
把GIS的科學原理搞清楚了(le／liǎo)，我們回過頭來再看待如何進行傾斜模型的單體化，就胸中有丘壑了(le／liǎo)。隻要(yào / yāo)試一(yī / yì ／yí)下就知道，通過疊加的矢量底面，在渲染層面實現單體化，效果ganggang的：被選中的地(dì / de)物像是被高透膜緊密包裹，底部邊緣筆直。

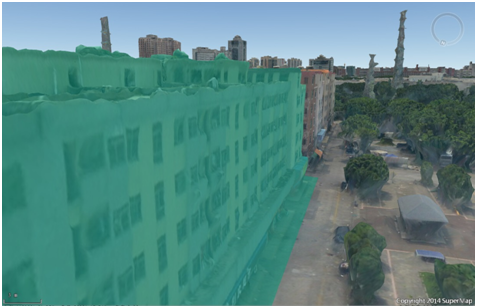

圖 4 矢量化後的傾斜模型單體化邊緣效果
采用矢量化的方式，在保證效果、不破壞原始數據及LOD的同時，最大的好處還在于它打通了(le／liǎo)基于三維的傾斜模型和(hé / huò)基于二維的矢量面之間的關鍵“關卡”，實現三維和(hé / huò)二維GIS的完美一(yī / yì ／yí)體化。基于此，GIS的一(yī / yì ／yí)系列功能(如圖查屬性、屬性插圖、緩存區分析與查詢、專題圖制作等等)都可輕松實現。至此，對于傾斜模型的應用，用戶可以不用再糾結于選擇哪個GIS平台，而是要(yào / yāo)充分發揮應用的廣闊想象力。
它帶來的價值還體現在動态性和(hé / huò)靈活性的大大提升。由于疊加的矢量面隻需要(yào / yāo)一(yī / yì ／yí)個簡單的圖層設置就可以起作用，這也就意味着：在應用過程中，可以随時更換需要(yào / yāo)疊加的矢量面。當用戶增加數據類型後，不用再大費周章的把數據重新切割一(yī / yì ／yí)遍，而是點兩下鼠标，就可快速搞定。想一(yī / yì ／yí)想，這是多麽惬意的一(yī / yì ／yí)件事。
當然，當前支撐傾斜攝影應用的GIS技術還不是很完美，想用戶之所想，實現基于傾斜模型的更多能力、追求更優化的性能和(hé / huò)效果，永遠是我們GIS人共同的追求。在這個技術變革“加速度”的時代，快速響應、快速叠代、快速研發成爲(wéi / wèi)關鍵。
