與二維GIS相比，三維GIS能夠讓我們更加形象直觀地(dì / de)觀察、理解、管理和(hé / huò)規劃我們的世界。當前三維GIS已廣泛應用于城市規劃、建築信息、水利環保等衆多領域。在發展的過程中，三維數據的采集制作成本是束縛和(hé / huò)制約三維GIS前進步伐的關鍵因素，也影響了(le／liǎo)三維GIS的應用範圍。
手工建模三維場景生産方式的優勢及局限性

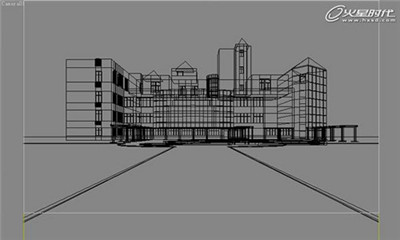

長期以來，我們在3DMax、MAYA之類的三維建模軟件中通過手工的方式進行三維場景制作，首先制作建築物的結構框架，再貼上現場拍攝的紋理圖片，并輔以光影效果烘焙，如圖1所示。
圖1 傳統手工建模三維場景制作
手工建模三維場景的效果由建模人員的技能水平決定，綜合來看，手工方式制作的三維場景具有如下方面的優勢：
● 效果炫
手工建模可以通過色調控制、光影、烘焙等技術手段提升場景的可視化效果，制作出炫麗的三維場景，此外，還可以添加水面、煙花及其他粒子效果來提升場景的美觀性。

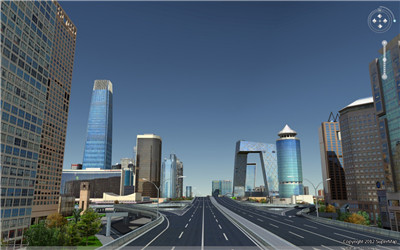

圖2 炫麗的手工建模三維場景
● 幹淨、整潔，數據緊湊
手工建模可以對現實世界的場景進行一(yī / yì ／yí)些修正，以提升觀感體驗。例如在大多數手工建模場景中，道路是非常平的，樓體的牆面是非常直的，空氣是非常清新沒有霧霾的。
同時，由于對模型的修正，手工建模的三維場景中的模型得到簡化，其三角面片的數量得以大幅縮減，使三維模型的數據量降低，一(yī / yì ／yí)定程度上提升了(le／liǎo)三維場景的浏覽性能。

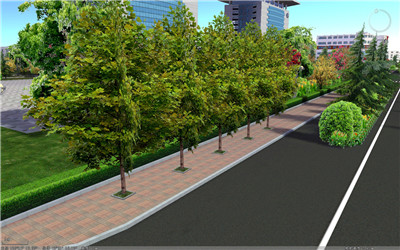

圖3 幹淨、整潔的三維場景
● 不受時空限制
手工建模以人工方式在軟件中建造三維場景，可以突破可視空間的局限，除了(le／liǎo)地(dì / de)表空間外，地(dì / de)下管線、室内空間布局、以及航空、航天的場景都可以在三維GIS中進行管理與展現。

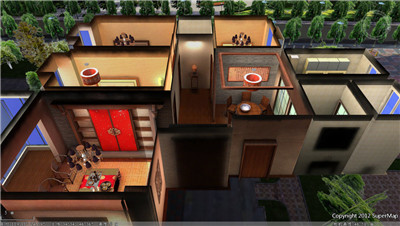

圖4 手工建模可突破時空限制
在具有如上優勢的同時，手工方式生産三維場景數據也具有諸多限制和(hé / huò)局限性，主要(yào / yāo)體現在如下方面：
● 生産成本高昂
手工建模的生産流程依賴人工操作，需要(yào / yāo)精通并熟練三維建模軟件操作的人員，需要(yào / yāo)現場拍攝紋理圖片，需要(yào / yāo)後期的美工處理與設計，這些工作都對專業性要(yào / yāo)求比較強，導緻了(le／liǎo)手工建模三維場景的生産成本一(yī / yì ／yí)直居高不下。
● 生産周期長
與機械化自動生産相比，人工制作的周期是一(yī / yì ／yí)個重大局限。當前，以十人左右的建模團隊完成50-80平方公裏的城區的三維場景建模約需要(yào / yāo)三個月的生産周期，還隻能實現臨街樓體的精細建模，居住小區内部的樓房大多是以簡模的方式完成。如此漫長的生産周期也影響了(le／liǎo)手工建模三維場景的更新速度。
● 精确度難以保障
以樓體爲(wéi / wèi)例，手工建模生産過程中樓體的高度是估算出來的，一(yī / yì ／yí)棟樓，先數一(yī / yì ／yí)下有多少層，按每層2.9-3.5米左右去估算樓體的高度。也有以測繪儀器來測量樓體實際高度的，但畢竟是少數。所以手工建模三維場景的精确度是難以保障的，決定了(le／liǎo)這類的場景不适合做對精确度要(yào / yāo)求較高的三維分析應用。
● 不真實

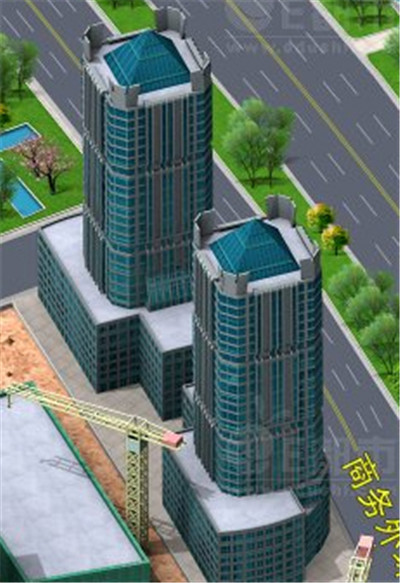

手工建模的成果來源于建模人員的肉眼觀察并重現，受限于視角，所建模型往往與實際場景有較大出入，尤其是高層及樓頂。下圖中的左圖是對兩棟建築的手工建模成果，而這兩棟樓的實際樣子是右圖這樣的，可以看到手工建模效果和(hé / huò)真實世界是有較大出入的。
圖5 手工建模三維場景與真實建築的對比
綜上所述，手工建模的三維場景生産方式是前些年三維GIS數據的主要(yào / yāo)生産方式，有其優勢，也有諸多問題。後文将介紹的傾斜攝影三維數據生産方式是對手工方式的良好補充，甚至在一(yī / yì ／yí)些領域内已形成對手工建模方式的颠覆，提供了(le／liǎo)更好的三維數據生産和(hé / huò)管理模式。
傾斜攝影建模及其優勢
傾斜攝影技術是國際測繪領域近些年發展起來的一(yī / yì ／yí)項高新技術，它颠覆了(le／liǎo)以往正射影像隻能從垂直角度拍攝的局限，通過在同一(yī / yì ／yí)飛行平台上搭載多台傳感器，同時從五個不同的角度(一(yī / yì ／yí)個垂直、四個傾斜)采集影像，将用戶引入了(le／liǎo)符合人眼視覺的真實直觀世界。
三維GIS将傾斜攝影測量技術與三維場景自動化生産技術結合起來，以飛機、無人機、飛艇等設備以連續條帶的方式拍攝場景數據，經過空三等自動化數據處理流程，生産出相應區域的三維場景數據。
與手工建模方式相比，傾斜攝影建模具有如下優勢：
● 生産流程自動化，對人工及技能要(yào / yāo)求降低
傾斜攝影建模目前已形成成熟的自動化生産系統，擺脫了(le／liǎo)對人工及專業技能的依賴。
● 生産效率高
同樣以50-80平方公裏的城區爲(wéi / wèi)例，飛行拍攝一(yī / yì ／yí)天内可以完成，數據的自動化處理兩周以内即可完成，若以多台服務器并行處理，生産周期還可以更短。依托于此優勢，傾斜攝影方式建模可以實現更高頻度的數據更新。
● 生産成本低
由于大幅降低了(le／liǎo)人工成本，傾斜攝影建模的生産成本約相當于人工建模成本的三至六成。
● 數據真實且精度高
好的現實世界還原，并實現量測及分析的高精度。目前傾斜攝影數據的量測精度誤差已可控制到亞米級别。

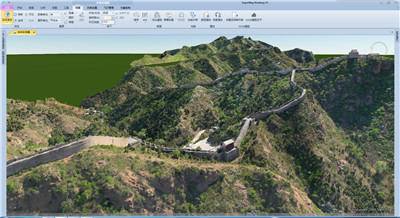

圖6 金山嶺長城的傾斜攝影數據
源于在效率和(hé / huò)成本方面的優勢，傾斜攝影建模在近兩年得到了(le／liǎo)迅猛發展，在多個區域多個行業得到了(le／liǎo)廣泛應用。
傾斜攝影建模面臨的挑戰及超圖的應對策略 傾斜攝影數據具有真實、精确的優勢，發展迅猛，但在發展過程中也面臨諸多挑戰。
挑戰一(yī / yì ／yí)：海量數據管理性能
傾斜攝影數據由航測數據自動生成，三角格網精細且複雜，導緻了(le／liǎo)傾斜攝影數據的數據量往往比較大，這對數據的轉換、加載、應用的性能帶來了(le／liǎo)嚴峻的挑戰。
傾斜攝影生成的三維場景數據多爲(wéi / wèi)OSGB格式，傳統的三維GIS軟件需要(yào / yāo)對OSGB格式進行轉換，轉成GIS軟件原生格式後方可在軟件中加載并展示。當數據量大的時候，數據格式的轉換會花費大量的時間。以300平方公裏的傾斜攝影數據爲(wéi / wèi)例，數據轉換的時間就需要(yào / yāo)兩天左右。

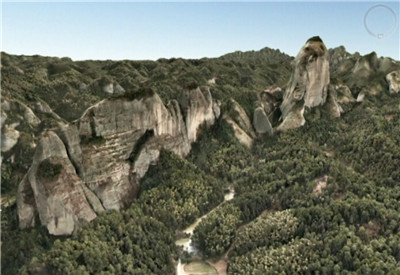

圖7 湖南崀山傾斜攝影數據
SuperMap改進了(le／liǎo)傾斜攝影數據的處理方式，通過技術努力實現了(le／liǎo)不需轉換的高性能加載模式。在SuperMap軟件中可以直接加載OSGB格式的傾斜攝影數據，并實現經過優化的高性能數據浏覽。SuperMap軟件中可實現海量傾斜攝影數據的瞬間全幅加載，具有幀率高、占用内存少的優勢。以湖南崀山的傾斜攝影數據爲(wéi / wèi)例，其數據量超過600GB，加載時間不到2秒，多種區域和(hé / huò)範圍的浏覽展示幀率保持在35幀以上。
挑戰二：隻能看，不能管，被稱爲(wéi / wèi)“花瓶”應用
傾斜攝影數據基于表面模型構建，未能實現地(dì / de)表對象的單體化和(hé / huò)對象化。簡單來講，傾斜攝影數據中整個區域是一(yī / yì ／yí)張起伏不平的連續的表皮，數據中的地(dì / de)表對象，如房屋、樹木等是整個數據中的一(yī / yì ／yí)部分，就像是一(yī / yì ／yí)大片布料上的一(yī / yì ／yí)小塊區域一(yī / yì ／yí)樣，是不能把它單獨來操作和(hé / huò)管理的，因爲(wéi / wèi)它不能單體操作和(hé / huò)對象化操作，造成傾斜攝影數據難以挂接屬性數據，也難以與業務管理系統進行對接，造成了(le／liǎo)傾斜攝影數據隻能看不能管的狀況，使得傾斜攝影數據的價值難以得到充分發揮，多年來被稱爲(wéi / wèi)花瓶式應用。
SuperMap基于二三維一(yī / yì ／yí)體化技術架構，創造性地(dì / de)将傾斜攝影數據與二維GIS數據結合起來，實現了(le／liǎo)傾斜攝影數據的單體化管理和(hé / huò)對象化管理，能夠将傾斜攝影數據中的地(dì / de)表對象與業務管理系統對接起來，可以很方便地(dì / de)在傾斜攝影數據上實現點擊選擇、查詢、專題圖、分析等多種管理操作，大幅提升了(le／liǎo)傾斜攝影數據的價值和(hé / huò)實用性。

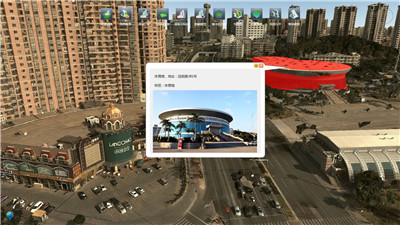

圖8 點擊選擇及查看屬性

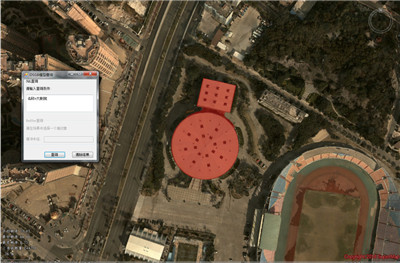

圖9 設定屬性條件進行查詢

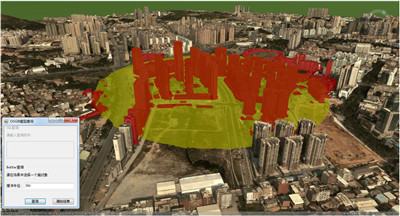

圖10 緩沖區查詢

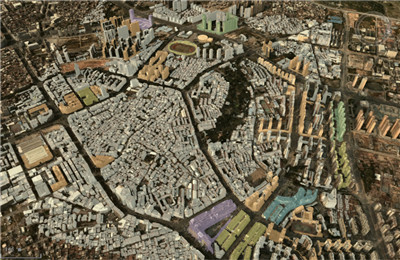

圖11 根據屬性制作分色專題圖
挑戰三：水體數據修補
傾斜攝影的基礎數據以航測遙感的方式獲取，水體部分的光學信息被完全吸收容易形成空洞，影響數據展示效果，如圖12所示：
