BIM + 3D GIS在岩溶強發育區跨海盾構隧道施工中的實踐應用

【字體設置：大 中小】
打印本頁
發布時間：2020-12-25

生态夥伴：中鐵第六勘察設計院集團有限公司

公司簡介：
　　中鐵第六勘察設計院集團有限公司（簡稱中鐵六院）隸屬于世界500強企業中國中鐵，總部設在天津，是以鐵路、城市軌道交通、公路、市政建設等工程勘察、設計、咨詢、監理、項目管理、總承包業務爲(wéi / wèi)主的大型企業集團。
　　中鐵六院技術力量雄厚，現有員工1900餘人，作爲(wéi / wèi)國家級高新技術企業，公司大力構建“産學研用一(yī / yì ／yí)體化”創新驅動平台，先後組建了(le／liǎo)天津市軌道交通供電系統技術工程中心、天津市隧道設計及安全評估企業重點實驗室、天津市企業技術中心、中國中鐵智慧城市研發中心、中國中鐵地(dì / de)下空間研發中心、北京市院士專家工作站等創新研發平台，對企業創新發展拓展了(le／liǎo)極大的空間。
　　中鐵六院專業設置齊全，下設天津電化院、天津隧道院、中鐵通号院、中鐵西安院、中鐵合肥院、路安工程咨詢公司、檢測試驗公司和(hé / huò)工程設計審查咨詢公司等八家子公司；設電化分公司、隧道分公司、廣西分公司、廣東分公司、淮北分公司等五家分公司。本部有線站院、橋梁院、機環院、工經院四家專業設計院，城建院、勘察院、測繪院、工程總承包事業部、國際事業部五個事業部；公司在高速鐵路、重載鐵路、城市軌道交通、隧道及地(dì / de)下工程、海綿城市、新型軌道交通、磁浮交通等領域具有較強優勢，部分技術在國内外處于領先水平。
　　核心團隊具備SuperMap GIS開發經驗，充分探索三維GIS在交通軌道施工建設、管理等方面的創新性應用。目前中鐵六院正在與超圖公司積極開展合作，探索更廣泛的應用方向。

應用領域： BIM GIS 三維（點擊應用領域名稱查看更多相關GIS成功案例）

案例區域：

　　某跨海段隧道工程是國内首次大直徑穿越岩溶強烈發育區的超級穿海工程，隧道需穿越馬蜂窩狀的岩溶區域，該區域線岩溶率13.7%、存在三大溶洞群、最大溶洞高29米，采用鑽孔+CT+超前鑽三種方式探明溶洞，爲(wéi / wèi)三維直觀、完整的查看溶洞狀況、實時表達盾構掘進與溶洞時空關系指導施工而引入BIM平台應用。

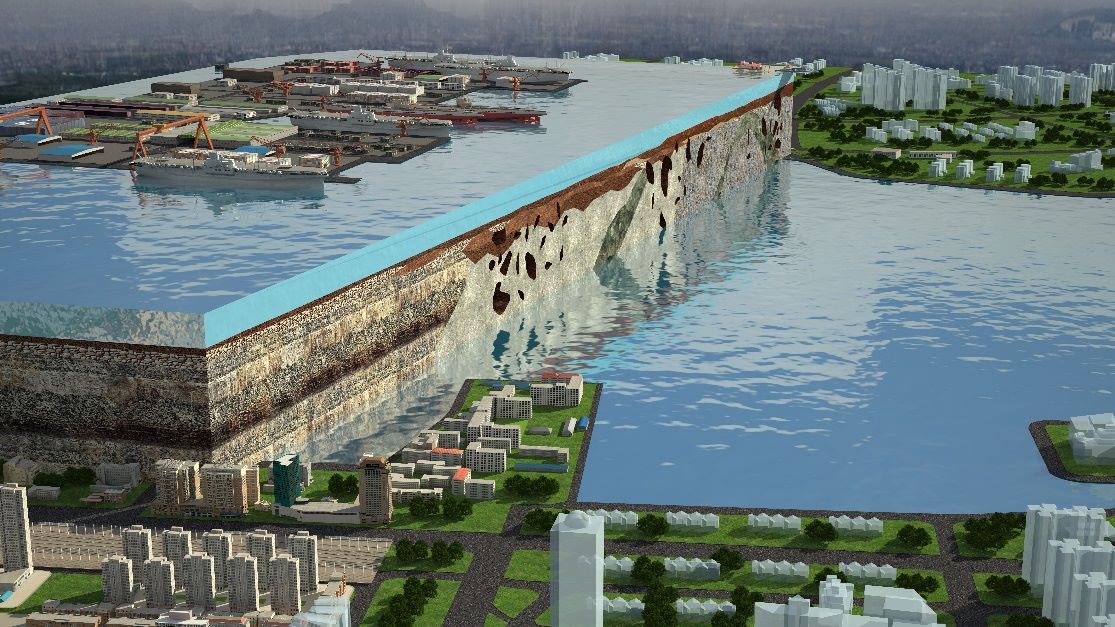

　　圖1 隧道穿越海底岩溶強烈發育區

　　一(yī / yì ／yí)、應用概況

　　中鐵六院作爲(wéi / wèi)BIM總體總包單位，建立标準模型、盾構族、盾構施工BIM管理平台等，實現基于BIM信息化集成支撐的動态盾構安全風險管理爲(wéi / wèi)目标的海底隧道盾構環境的可視化展現、施工現場的安全風險管控，提供多源地(dì / de)質建模、地(dì / de)質預判、盾構安全風險管理、指導施工等應用。

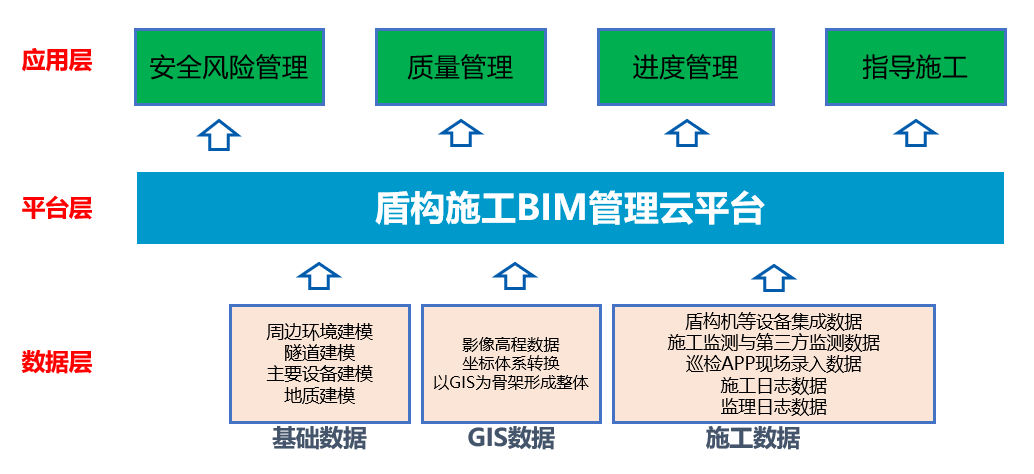

圖2 BIM技術應用框架

　　1、基礎數據

　　結合《建築信息模型施工應用标準》GB/T51235-2017标準要(yào / yāo)求，創建滿足項目目标的相關BIM模型，并負責模型維護工作。環境建模：建立地(dì / de)表風險源、建築物等模型，導入BIM平台，虛拟現實的展示工程;地(dì / de)質模型：根據鑽孔、CT相關物探數據，制作三維地(dì / de)質模型并且導入BIM平台;盾構區間建模：盾構機、隧道管片、軌道、管線、襯砌等建模，模型輕量化後導入BIM平台。

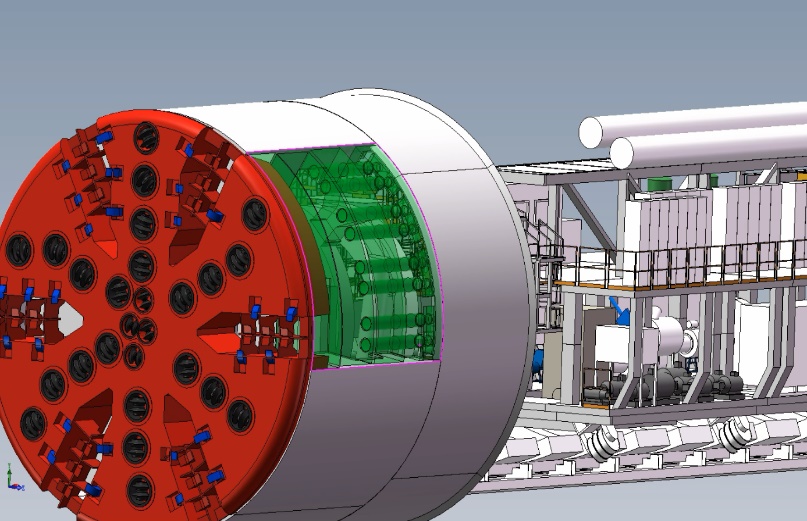

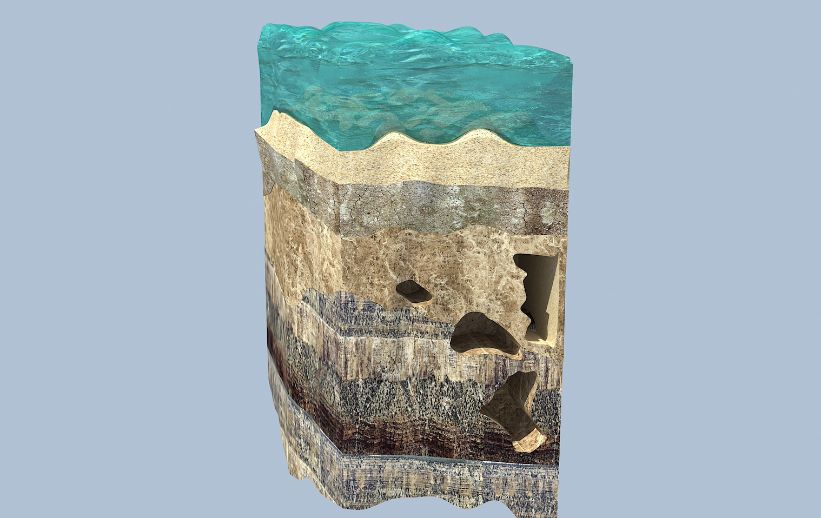

　　圖3 基礎建模成果示意

　　基于BIM平台，以WGS 84(3D GIS)爲(wéi / wèi)骨架，地(dì / de)上地(dì / de)下、陸地(dì / de)海域層次分明，形成一(yī / yì ／yí)體化整體模型。

　　圖 4 基于BIM平台一(yī / yì ／yí)體化模型整合示意

　　2、數據集成

　　BIM平台集成盾構機實時數據、攝像頭監控數據、智能監測數據(沉降、變形、位移、應力、壓力、地(dì / de)下水位等)、提供人工監測報表數據導入及移動巡檢上報接口、集成第三方安全隐患系統推送數據等。綜合多方數據綜合可視化分析，避免信息孤島，更可靠地(dì / de)保障施工安全。

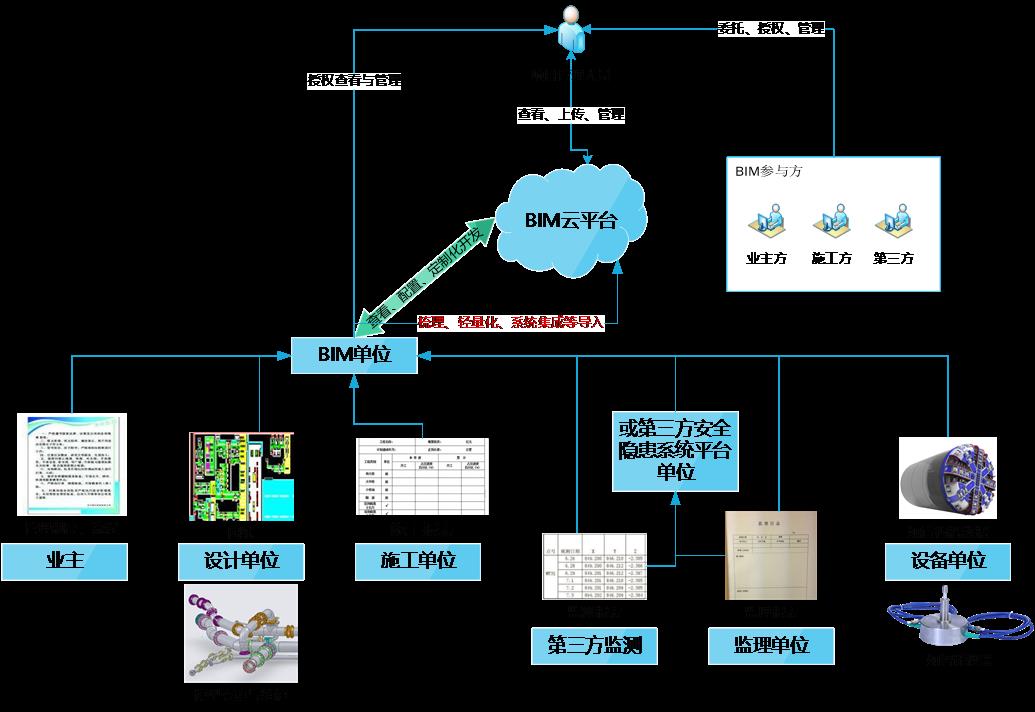

　　圖5 基于BIM平台系統集成流程示意

　　3、BIM平台研發及實施

　　BIM全生命周期管理平台，基于超圖SuperMap GIS三維底層引擎平台及中間轉換工具軟件，以一(yī / yì ／yí)體化協同爲(wéi / wèi)理念，貫穿項目全生命周期，實現設計階段BIM協同設計成果管理，施工階段安全管理、進度管理、質量管理、成本管理，運維階段資産管理、維護管理等。

　　該項目以全生命周期管理框架分層實施、基于WebGL引擎的全環境的BIM+3D GIS線網應用、兼容多種建模軟件并輕量化處理、創新的多碼合一(yī / yì ／yí)的二三維一(yī / yì ／yí)體化關聯管理、系統集成多種數據綜合分析、從實際業務需求出發、以項目落地(dì / de)指導施工爲(wéi / wèi)目标，實現施工數據爲(wéi / wèi)智慧運維服務。

　　4、安全風險管理應用

　　設計方提供風險源信息、測點信息、監測方案，監測管理來源于集成數據，視頻監控布置在下井口、管片拼裝處、出渣口、區間其他位置，利用人工巡檢移動APP上報數據。通過多碼合一(yī / yì ／yí)的二三維關聯定位，三維方式展示，進行分析預警，發起處置流程并跟蹤統計。

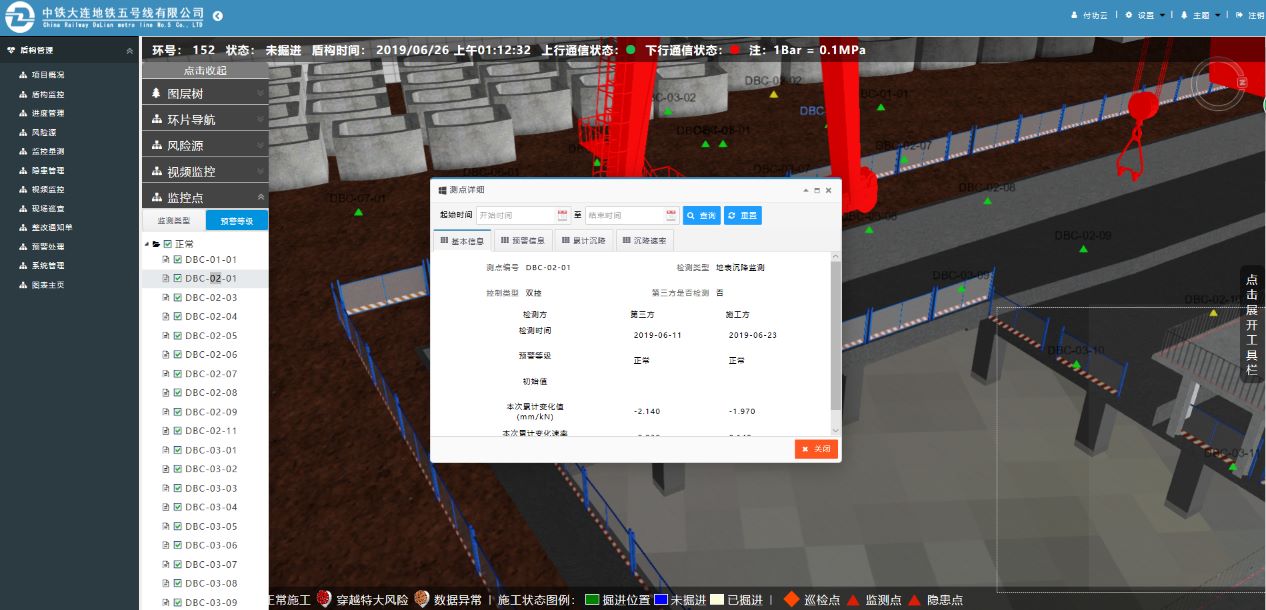

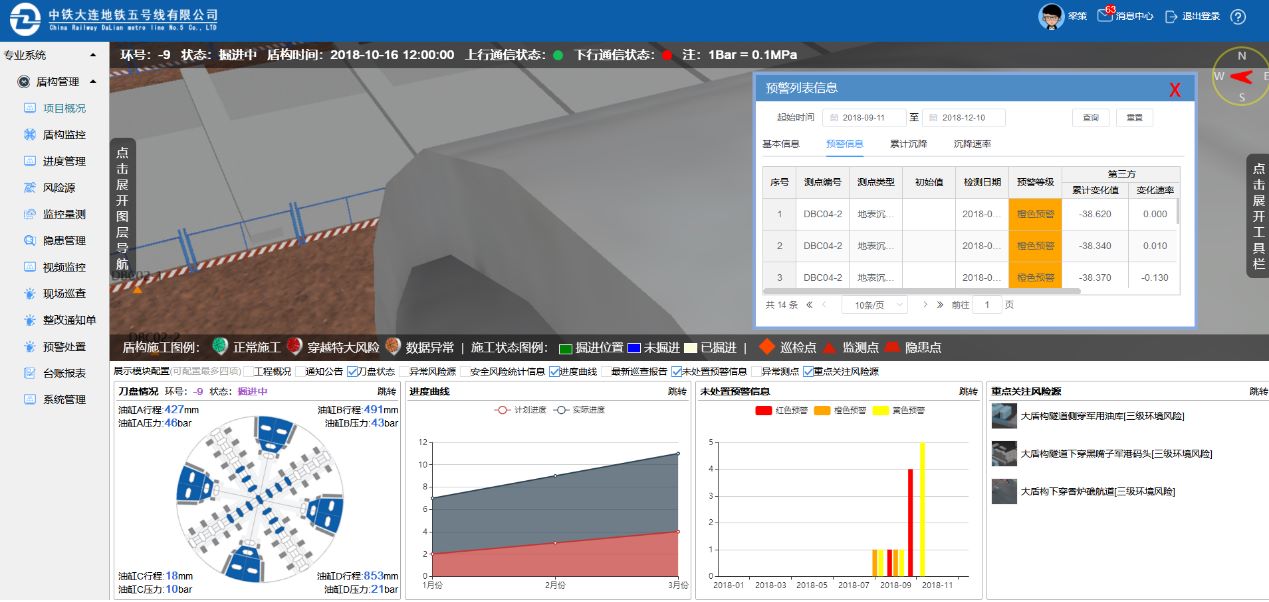

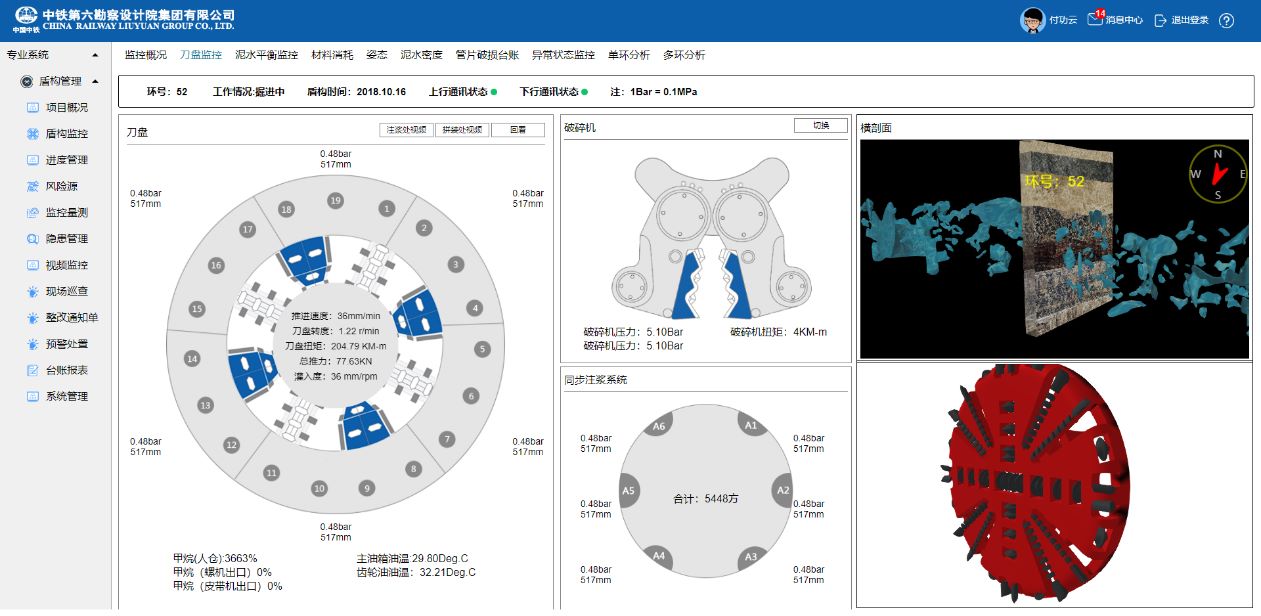

　　圖6 基于BIM平台盾構機監測模塊

　　5、質量管理應用

　　巡檢APP提交質量問題并定位，問題列表關聯三維模型與GIS坐标，查看質量問題并自動發起流程、流程跟蹤、質量問題統計，處置措施收集并建設質量管理知識庫，最終達到發現問題自動匹配處置措施及知識輸出赢利。

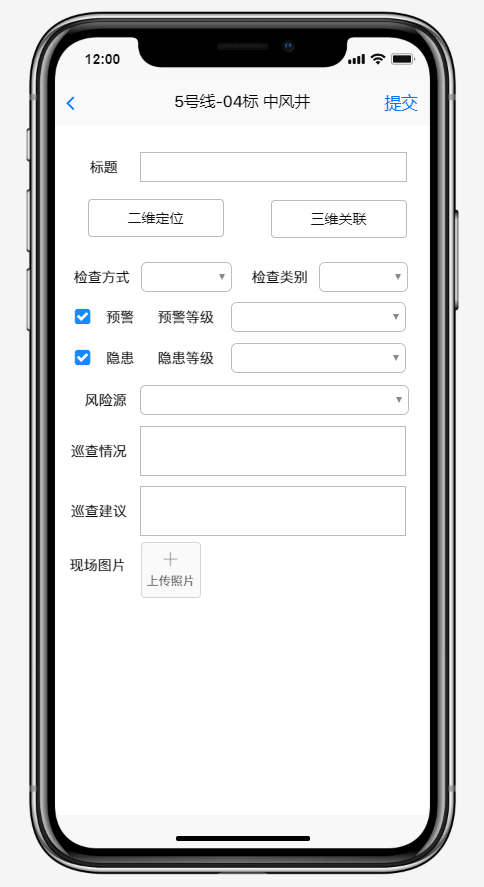

　　圖7 移動APP質量巡檢上報(GIS定位、掃碼關聯定位、構件樹選擇定位)

　　6、進度管理應用

　　導入Project或者Excel格式形象進度，通過施工日志、系統集成盾構機實時數據獲取實際進度，實現形象進度與實際進度對比(按時完成、提前完成、滞後完成)，對出現的異常情況分析并處置，保障工程按期完成。

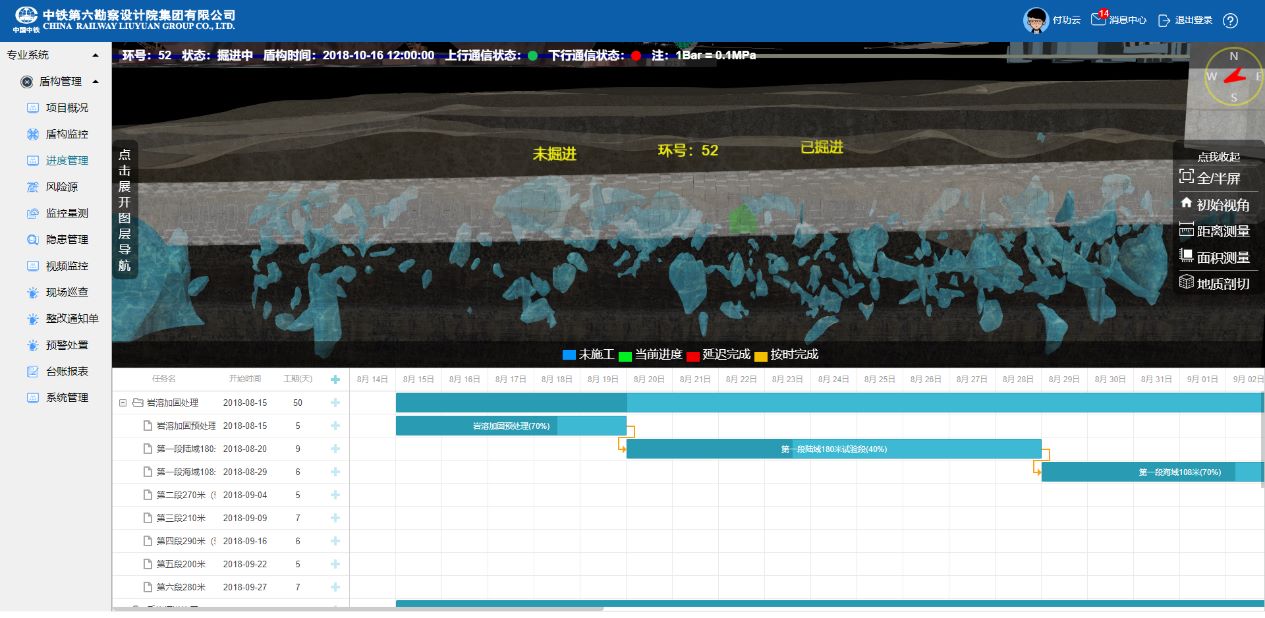

　　圖8 基于BIM平台進度管理模塊

　　7、指導施工應用

　　實時查看盾構機位置與周邊岩溶發育的時空關系，提前發現重要(yào / yāo)安全隐患節點，提前處置。主要(yào / yāo)實現功能地(dì / de)質半透/實體查看、掘進面地(dì / de)質剖切、測量盾構機當前位置與最近三個溶洞的距離、查詢某段距離岩溶體積并與注漿數據對比分析。

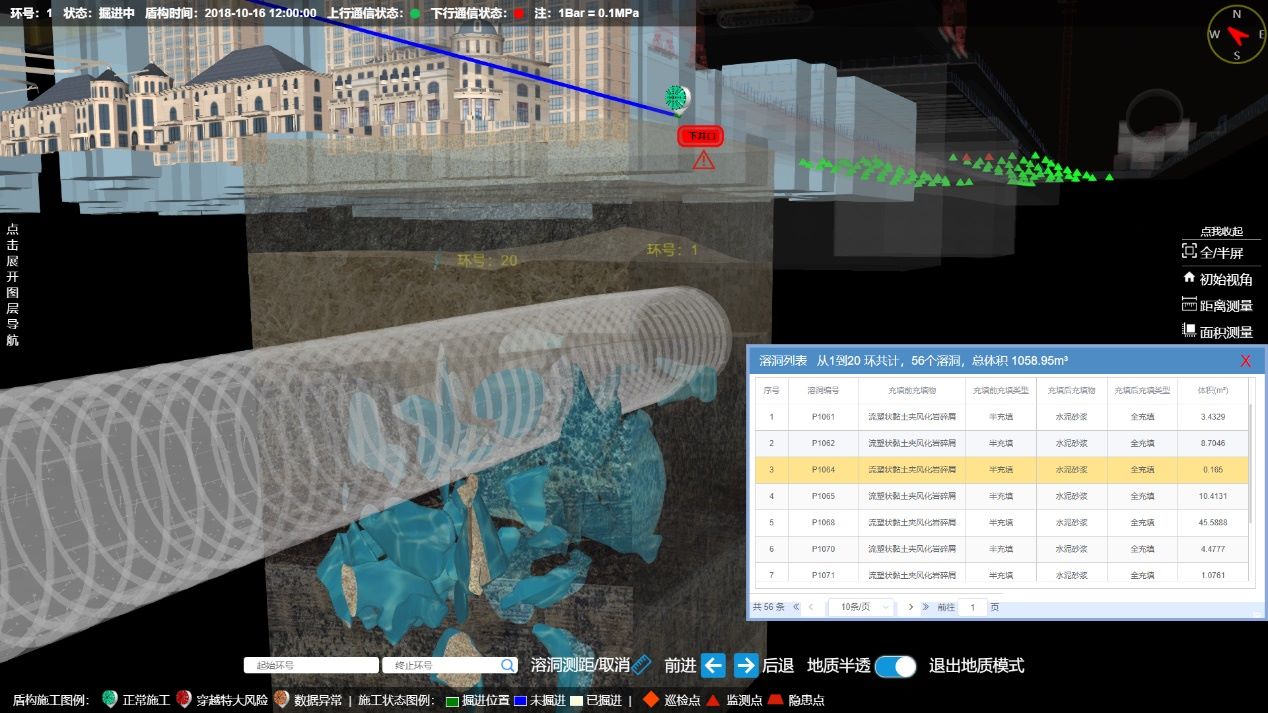

　　圖9 基于BIM平台指導施工應用模塊

　　二、應用亮點

　　該項目通過BIM平台應用，效益明顯。三維可視化交底，提高效率，節約工期72天;指導施工，節省岩溶處置材料5%，約爲(wéi / wèi)1000萬元;盾構糾偏、岩溶與盾構掘進時空關系仿真模拟，大大降低掘進誤差、岩溶特大風險源引起的盾構機陷落等導緻10億多項目成爲(wéi / wèi)廢棄工程的風險。

　　該項目實施過程中，初步總結創新點、亮點及可供分享經驗如下：

　　1、多源地(dì / de)質建模，指導施工

　　國内首次自主開發工具實現鑽孔與CT數據綜合建模，仿真模拟地(dì / de)質狀況，盾構掘進與地(dì / de)質狀況實時分析，爲(wéi / wèi)注漿異常、推力異常、沉降異常等分析提供依據，達到輔助決策的目的。

　　2、多源安全風險數據綜合可視化管理

　　以3D GIS平台爲(wéi / wèi)骨架載體，在原有盾構機二維實時參數的基礎上，平台實時集成人工監測報表、智能監測儀器數據、視頻監控數據、安全隐患系統數據、盾構機參數等，以三維方式關聯周邊風險源、監測數據并進行動态分析。
