門頭溝農村污水處理站（東部片區）項目遠程監控雲平台

生态夥伴：華航環境發展有限公司

公司簡介：
　　華航環境發展有限公司（簡稱“華航環境”）是中國航天建設集團有限公司的全資子公司承接各類節能環保任務。緻力于解決水務、固廢、能源行業的環保問題，集投資咨詢、設計建設、安裝調試、運營服務于一(yī / yì ／yí)體，堅持客戶至上、精益求精、爲(wéi / wèi)城市鄉村和(hé / huò)工業用戶提供最優化的創新産品、智能系統和(hé / huò)綜合解決方案。
　　環保業務主要(yào / yāo)爲(wéi / wèi)水環境綜台治理和(hé / huò)固廢綜合治理兩個專業領域。水環境綜合治理主要(yào / yāo)包括供水（舍直飲水）處理、各類污水處理以及黑臭水體治理，固廢處理主要(yào / yāo)包括生活垃圾處理、工業垃圾處理、土壤修複。節能業務主要(yào / yāo)在節能咨詢服務、工程和(hé / huò)信息化三個方面。以建築業爲(wéi / wèi)主要(yào / yāo)依托，深度探索“智慧”可落地(dì / de)技術，并将智慧手段應用于綠色、節能、環保等領域。
　　 在每一(yī / yì ／yí)細分領域無論是新建、改擴建還是升級改造工程，在其全球領先的工藝技術、自動化技術以及機械技術的支持下，都能爲(wéi / wèi)客戶提供量身定做最優化的綜台系統解決方案和(hé / huò)全過程服務，在全球範圍内有500多個成功案例，緻力于打造國際一(yī / yì ／yí)流的綠色智慧環保産業。
　　爲(wéi / wèi)貫徹落實院“十三五”發展規劃，重點培育以節能環保爲(wéi / wèi)代表的新業務做優、做強、做大節能環保産業闆塊，中國航天建設霎國有限公司于2017年組建院綠色智慧産業平台将華航環境及環境與安全設計研究院、BIM中心進行業務整台，并将節能環保技術中心、安全評價中心和(hé / huò)WKS公司業務納入院綠色智慧産業平台進行統一(yī / yì ／yí)管理最終形成優勢互補、資源共享、能力協同的全産業鏈綜合服務能力，着力打造綠色智慧産業新的核心競争力，爲(wéi / wèi)祖國生态文明建設做出更大貢獻。

應用領域： 環保污水信息平台 （點擊應用領域名稱查看更多相關GIS成功案例）

案例區域：華北，北京市

　　門頭溝區農村污水處理項目共有37個站點，涵蓋的區域面積大、位置相對分散、污水處理站數量多，給污水處理站的數據監視和(hé / huò)設備維護造成很大的不便，因此需要(yào / yāo)建設一(yī / yì ／yí)個污水處理站信息化遠程運維管理平台。華航環境智慧産業中心以此爲(wéi / wèi)契機，利用超圖公司的Supermap 産品，于2018年完成了(le／liǎo)門頭溝智慧水務雲平台的設計與開發工作。平台主要(yào / yāo)有以下功能：

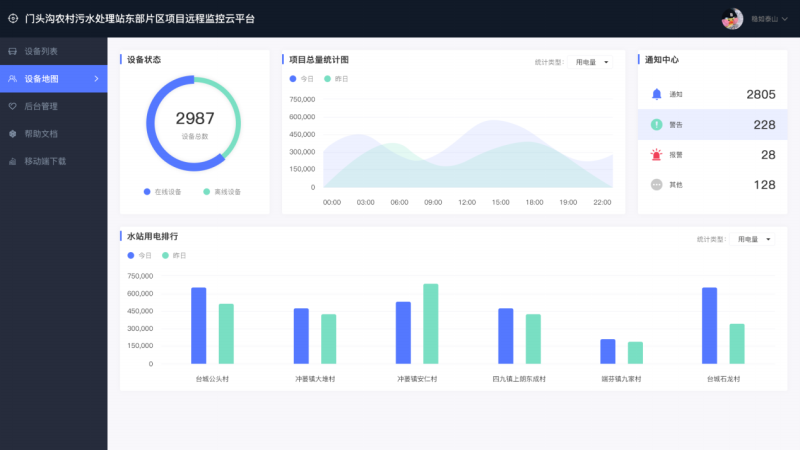

　　(1)水站駕駛艙

　　駕駛艙調用系統中存儲的各類運行數據，實現對生産工藝、設備、能耗等的分析與監控。并通過曲線和(hé / huò)柱狀圖的方式顯示對比，可進行單一(yī / yì ／yí)水站數據項的分析，也可實現多個站點間多數據項的對比分析。

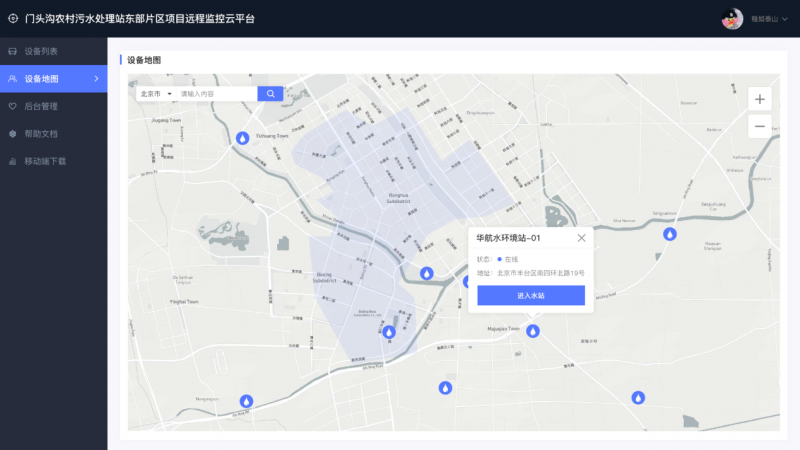

　　(2)水站GIS地(dì / de)圖展示

　　平台可對所有污水處理站的地(dì / de)理位置在地(dì / de)圖上進行展示，并對設備狀态進行顯示。地(dì / de)圖上指針标記爲(wéi / wèi)對應的設備，鼠标移動到設備指針即可打開設備介紹，查看該設備的數據。

　　(3)設備列表顯示

　　登錄平台後首先進入的是設備列表頁面，可顯示所有站點列表狀态信息，站點位置和(hé / huò)名稱以及站點報警信息。

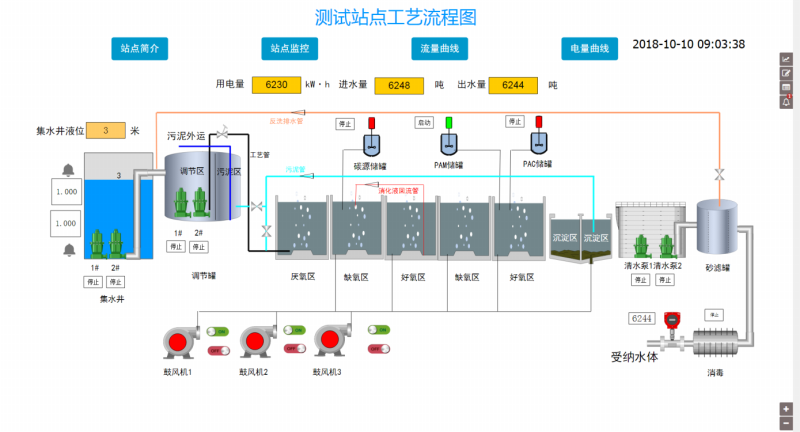

　　(4)實時工藝流程展示

　　可對各污水處理站實時工藝進行展示，包括設備運行狀态、主要(yào / yāo)監管參數。

　　(5)曆史曲線

　　操作人員可選擇需要(yào / yāo)的工藝參數查看曆史曲線，曆史曲線可顯示某段時間内的各種參數連續變化情況，曆史曲線參數和(hé / huò)時間可由用戶自己任意選擇。

　　(6)設備監視與控制

　　平台可定時與裝于現場進行一(yī / yì ／yí)次通訊，并将獲取的數據以動畫和(hé / huò)表格形式顯示在監控界面上，供操作人員遠程監視。

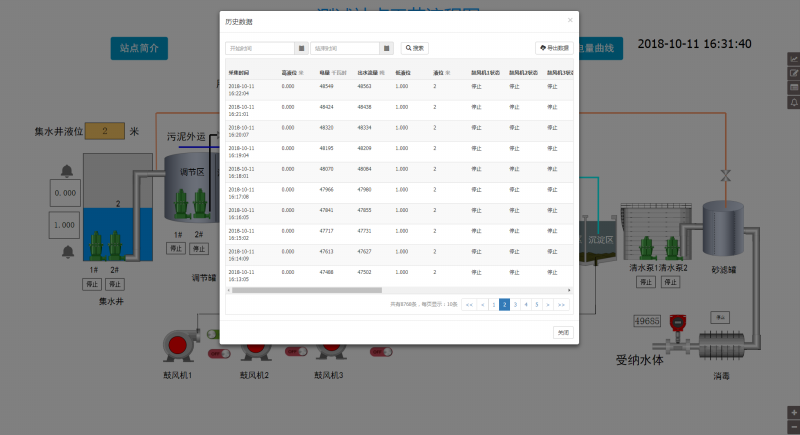

　　(7)曆史數據

　　平台可對各污水處理站數據作統一(yī / yì ／yí)的存儲和(hé / huò)管理，管理人員可通過平台按時間段查詢各污水處理站相應參數的曆史數據，同時也可以将曆史數據全部導出到本地(dì / de)電腦存儲。該功能對各個污水處理站的整體運行情況進行把控和(hé / huò)管理。如下圖：

　　(8)實時報警與曆史報警

　　當污水泵站發生設備故障或通訊中斷等異常情況時，平台可彈出實時報警提示，報警窗口可顯示報警時間、報警設備名稱、報警狀态等信息，提醒操作人員注意和(hé / huò)處理。

　　通過曆史報警功能，則可查詢系統的報警記錄，對生産進行有效地(dì / de)追溯和(hé / huò)管理。

　　報警預警可以使監控中心内運行人員第一(yī / yì ／yí)時間獲知運行過程中産生的設備故障報警和(hé / huò)将要(yào / yāo)産生的生産事故信息報警。事故發生時，可以通過電腦端和(hé / huò)手機app等形式通知各級人員。

　　(9)設備管理

　　平台可對水站設備進行管理，包括設備采購、設備維護、設備備件、藥品庫存、設備庫信息，對所有聯網的水處理設備進行信息管理，實現設備維護全記錄。

　　(10)人員巡檢

　　平台可對水站設備進行巡檢管理，顯示計劃内所有設備的位置、巡檢點位置、巡檢記錄。顯示當日執行計劃的巡檢的狀态。
